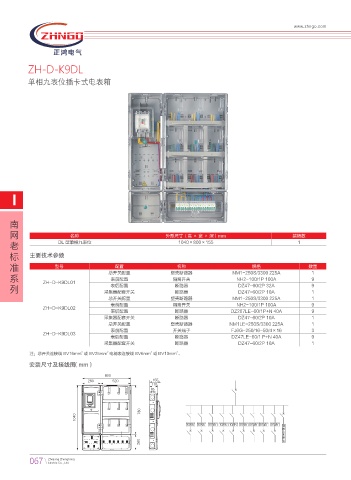

ZH-D-K9DL

单相九表位插卡式电表箱

I

南
网 名称 外形尺寸（高 × 宽 × 深）mm 装箱数

老 DL 型单相九表位 1040×800×155 1
标 主要技术参数
准 型号 配置 名称 规格 数量
系 ZH-D-K9DL01 总开关配置 塑壳断路器 NM1-250S/3300 225A 1 9
NH2-100/1P 100A
隔离开关
表前配置
列 采集器配套开关 断路器 DZ47-60/2P 32A 9 1
表后配置
DZ47-60/2P 10A
断路器
总开关配置 塑壳断路器 NM1-250S/3300 225A 1
表前配置 隔离开关 NH2-100/1P 100A 9
ZH-D-K9DL02
表后配置 断路器 DZ267LE-60/1P+N 40A 9
采集器配套开关 断路器 DZ47-60/2P 10A 1
总开关配置 塑壳断路器 NM1LE-250S/3300 225A 1
表前配置 开关端子 FJ6G-250/16-50/4×16 3
ZH-D-K9DL03
表后配置 断路器 DZ47LE-60/1 P+N 40A 9
采集器配套开关 断路器 DZ47-60/2P 10A 1
2
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 。
安装尺寸及接线图（mm）

,8I ,8I ,8I ,8I ,8I ,8I ,8I ,8I ,8I 䶰
⪅
䛳
䯲
ஔ
ѹ
