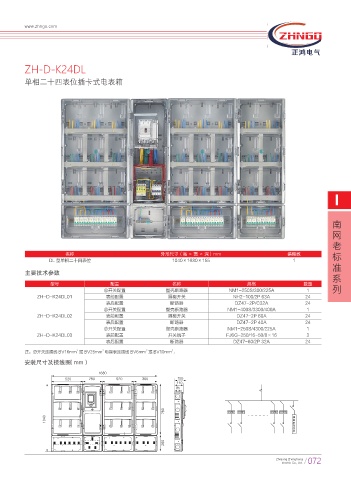

ZH-D-K24DL
单相二十四表位插卡式电表箱
I
南
网
老
名称 外形尺寸（高 × 宽 × 深）mm 装箱数 标
DL 型单相二十四表位 1040×1680×155 1
准
主要技术参数
系
型号 配置 名称 规格 数量
总开关配置 塑壳断路器 NM1-250S/300/225A 1 列
ZH-D-K24DL01 表前配置 隔离开关 NH2-100/2P 63A 24
表后配置 断路器 DZ47-2P/C32A 24
总开关配置 塑壳断路器 NM1-400S/3300/400A 1
ZH-D-K24DL02 表前配置 隔离开关 DZ47-2P 60A 24
表后配置 断路器 DZ47-2P 40A 24
总开关配置 塑壳断路器 NM1-250S/4300/225A 1
ZH-D-K24DL03 表前配置 开关端子 FJ6G-250/16-50/8×16 3
表后配置 断路器 DZ47-60/2P 32A 24
2
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 。
安装尺寸及接线图（mm）
,8I ,8I ,8I ,8I
,8I ,8I ,8I ,8I ,8I ,8I
䶰
⪅
䯲 䛳
ஔ
ѹ
