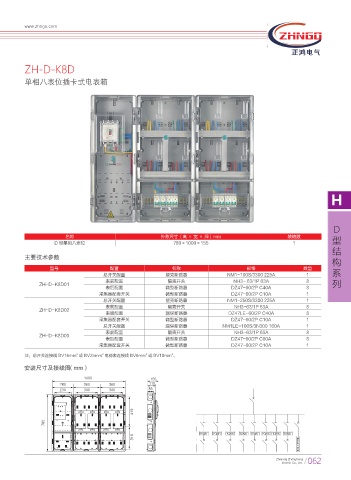

ZH-D-K8D

单相八表位插卡式电表箱

H

D
名称 外形尺寸（高 × 宽 × 深）mm 装箱数 型
D 型单相八表位 780×1000×155 1
结
主要技术参数
构
型号 配置 名称 规格 数量
总开关配置 塑壳断路器 NM1-100S/3300 225A 1 系
表前配置 隔离开关 NH3- 63/1P 63A 8 列
ZH-D-K8D01
表后配置 微型断路器 DZ47-60/2P C40A 8
采集器配套开关 微型断路器 DZ47-60/2P C10A 1
总开关配置 塑壳断路器 NM1-250S/3300 225A 1
表前配置 隔离开关 NH3-63/1P 63A 8
ZH-D-K8D02
表后配置 漏保断路器 DZ47LE-60/2P C40A 8
采集器配套开关 微型断路器 DZ47-60/2P C10A 1
总开关配置 漏保断路器 NM1LE-100S/3N300 160A 1
表前配置 隔离开关 NH3-63/1P 63A 8
ZH-D-K8D03
表后配置 微型断路器 DZ47-60/2P C60A 8
采集器配套开关 微型断路器 DZ47-60/2P C10A 1
2
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 。
安装尺寸及接线图（mm）

,8I ,8I ,8I ,8I ,8I ,8I ,8I ,8I
䶰 ⪅
䛳
䯲
ஔ
ѹ
