P. 82
www.zhngo.com

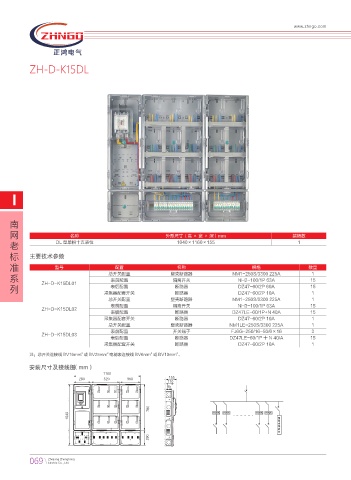

ZH-D-K15DL
I
南
网 名称 外形尺寸（高 × 宽 × 深）mm 装箱数
老 DL 型单相十五表位 1040×1160×155 1
标 主要技术参数
准 型号 配置 名称 规格 数量
1
系 总开关配置 塑壳断路器 NM1-250S/3300 225A 15
NH2-100/1P 63A
表前配置
隔离开关
列 ZH-D-K15DL01 采集器配套开关 断路器 DZ47-60/2P 60A 15
表后配置
1
断路器
DZ47-60/2P 10A
总开关配置 塑壳断路器 NM1-250S/3300 225A 1
表前配置 隔离开关 NH3-100/1P 63A 15
ZH-D-K15DL02
表后配置 断路器 DZ47LE-60/1P+N 40A 15
采集器配套开关 断路器 DZ47-60/2P 10A 1
总开关配置 塑壳断路器 NM1LE-250S/3300 225A 1
表前配置 开关端子 FJ6G-250/16-50/6×16 3
ZH-D-K15DL03
表后配置 断路器 DZ47LE-60/1P 十 N 40/A 15
采集器配套开关 断路器 DZ47-60/2P 10A 1
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 。
2
2
2
安装尺寸及接线图（mm）
,8I ,8I ,8I ,8I 䶰
⪅
,8I ,8I ,8I 䛳 ,8I ,8I ,8I
䯲
ஔ
ѹ
