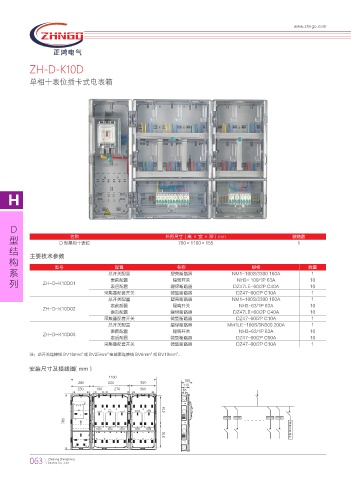

ZH-D-K10D

单相十表位插卡式电表箱

H

D
名称
型 D 型单相十表位 外形尺寸（高 × 宽 × 深）mm 装箱数
1
780×1160×155
结
构 主要技术参数
规格
名称
配置
系 型号 总开关配置 塑壳断路器 NM1-100S/3300 160A 数量
1
隔离开关
列 ZH-D-K10D01 表前配置 漏保断路器 DZ47LE-60/2P C40A 10
NH3- 100/1P 63A
表后配置
10
采集器配套开关 微型断路器 DZ47-60/2P C10A 1
总开关配置 塑壳断路器 NM1-100S/3300 160A 1
表前配置 隔离开关 NH3-63/1P 63A 10
ZH-D-K10D02
表后配置 漏保断路器 DZ47LE-60/2P C40A 10
采集器配套开关 微型断路器 DZ47-60/2P C10A 1
总开关配置 漏保断路器 NM1LE-100S/3N300 200A 1
表前配置 隔离开关 NH3-63/1P 63A 10
ZH-D-K10D03
表后配置 微型断路器 DZ47-60/2P C60A 10
采集器配套开关 微型断路器 DZ47-60/2P C10A 1
2
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 。
安装尺寸及接线图（mm）

,8I ,8I ,8I ,8I 䶰
⪅

䛳
,8I ,8I ,8I 䯲 ,8I ,8I ,8I
ஔ ѹ
