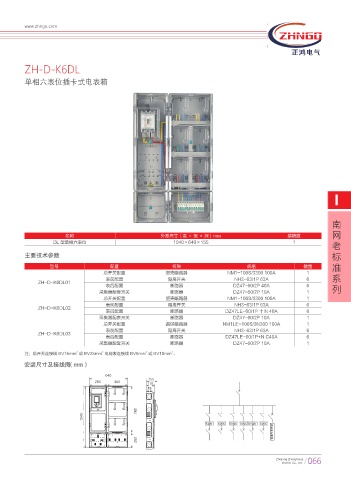

Page 79 - 浙江正鸿电气有限公司
P. 79
www.zhngo.com
ZH-D-K6DL
单相六表位插卡式电表箱
I
南
网
名称 外形尺寸（高 × 宽 × 深）mm 装箱数
DL 型单相六表位 1040×640×155 1
老
主要技术参数 标
型号 配置 名称 规格 数量 准
总开关配置 塑壳断路器 NM1-100S/3300 100A 1
表前配置 隔离开关 NH3-63/1P 63A 6 系
ZH-D-K6DL01
表后配置 断路器 DZ47-60/2P 40A 6 列
采集器配套开关 断路器 DZ47-60/2P 10A 1
总开关配置 塑壳断路器 NM1-100S/3300 100A 1
表前配置 隔离开关 NH3-63/1P 63A 6
ZH-D-K6DL02
表后配置 断路器 DZ47LE-60/1P 十 N 40A 6
采集器配套开关 断路器 DZ47-60/2P 10A 1
总开关配置 漏保断路器 NM1LE-100S/3N300 100A 1
表前配置 隔离开关 NH3-63/1P 63A 6
ZH-D-K6DL03
表后配置 断路器 DZ47LE-60/1P+N C40A 6
采集器配套开关 断路器 DZ47-60/2P 10A 1
2
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 。
安装尺寸及接线图（mm）
,8I ,8I ,8I ,8I ,8I ,8I 䶰
⪅
䛳
䯲
ஔ
ѹ
