P. 78
www.zhngo.com

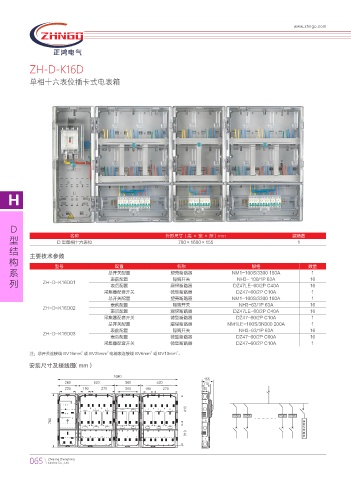

ZH-D-K16D
单相十六表位插卡式电表箱
G H
D
名称
型 D 型单相十六表位 外形尺寸（高 × 宽 × 深）mm 装箱数
1
780×1680×155
结
构 主要技术参数 配置 名称 规格 数量
型号
系 总开关配置 塑壳断路器 NM1-100S/3300 160A 1
隔离开关
NH3- 100/1P 63A
列 ZH-D-K16D01 表前配置 漏保断路器 DZ47LE-60/2P C40A 16
16
表后配置
采集器配套开关 微型断路器 DZ47-60/2P C10A 1
总开关配置 塑壳断路器 NM1-100S/3300 160A 1
表前配置 隔离开关 NH3-63/1P 63A 16
ZH-D-K16D02
表后配置 漏保断路器 DZ47LE-60/2P C40A 16
采集器配套开关 微型断路器 DZ47-60/2P C10A 1
总开关配置 漏保断路器 NM1LE-100S/3N300 200A 1
表前配置 隔离开关 NH3-63/1P 63A 16
ZH-D-K16D03
表后配置 微型断路器 DZ47-60/2P C60A 16
采集器配套开关 微型断路器 DZ47-60/2P C10A 1
2
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 。
安装尺寸及接线图（mm）
,8I ,8I ,8I ,8I
䶰
⪅
䛳
,8I ,8I ,8I 䯲 ,8I ,8I ,8I
ஔ ѹ
065 Zhejiang Zhenghong
Electric Co., Ltd.
