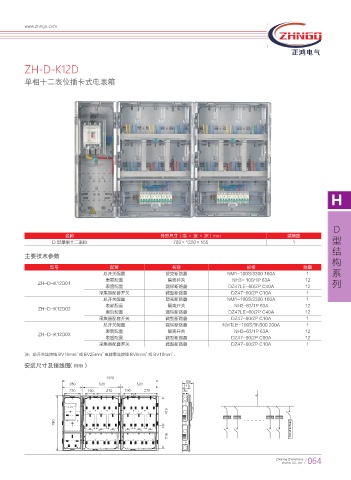

ZH-D-K12D
单相十二表位插卡式电表箱
H
D
名称 外形尺寸（高 × 宽 × 深）mm 装箱数
D 型单相十二表位 780×1320×155 1 型
结
主要技术参数
构
型号 配置 名称 规格 数量
总开关配置 塑壳断路器 NM1-100S/3300 160A 1 系
表前配置 隔离开关 NH3- 100/1P 63A 12
ZH-D-K12D01 列
表后配置 漏保断路器 DZ47LE-60/2P C40A 12
采集器配套开关 微型断路器 DZ47-60/2P C10A 1
总开关配置 塑壳断路器 NM1-100S/3300 160A 1
表前配置 隔离开关 NH3-63/1P 63A 12
ZH-D-K12D02
表后配置 漏保断路器 DZ47LE-60/2P C40A 12
采集器配套开关 微型断路器 DZ47-60/2P C10A 1
总开关配置 漏保断路器 NM1LE-100S/3N300 200A 1
表前配置 隔离开关 NH3-63/1P 63A 12
ZH-D-K12D03
表后配置 微型断路器 DZ47-60/2P C60A 12
采集器配套开关 微型断路器 DZ47-60/2P C10A 1
2
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 。
安装尺寸及接线图（mm）
,8I ,8I ,8I ,8I
䶰
⪅
䛳
䯲
,8I ,8I ,8I ஔ ,8I ,8I ,8I
ѹ
