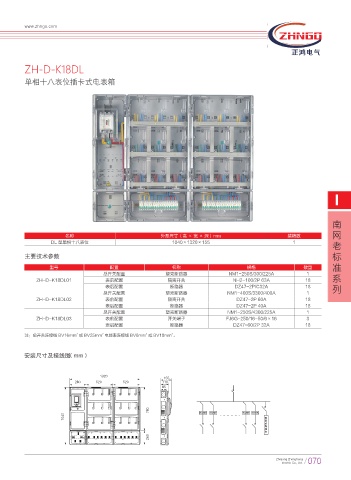

ZH-D-K18DL

单相十八表位插卡式电表箱

I

南
网
名称 外形尺寸（高 × 宽 × 深）mm 装箱数
DL 型单相十八表位 1040×1320×155 1
老
主要技术参数 标
准
型号 配置 名称 规格 数量
总开关配置 塑壳断路器 NM1-250S/300/225A 1
ZH-D-K18DL01 表前配置 隔离开关 NH2-100/2P 63A 18 系
表后配置 断路器 DZ47-2P/C32A 18 列
总开关配置 塑壳断路器 NM1-400S/3300/400A 1
ZH-D-K18DL02 表前配置 隔离开关 DZ47-2P 60A 18
表后配置 断路器 DZ47-2P 40A 18
总开关配置 塑壳断路器 NM1-250S/4300/225A 1
ZH-D-K18DL03 表前配置 开关端子 FJ6G-250/16-50/6×16 3
表后配置 断路器 DZ47-60/2P 32A 18

注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 。
2
2
2
2
安装尺寸及接线图（mm）

,8I ,8I ,8I ,8I 䶰

⪅
,8I ,8I ,8I ,8I ,8I ,8I
䛳
䯲
ஔ
ѹ
