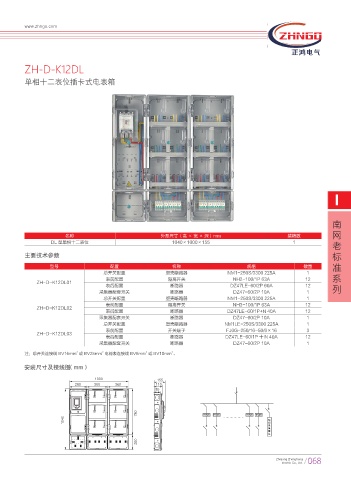

ZH-D-K12DL
单相十二表位插卡式电表箱
I
南
网
名称 外形尺寸（高 × 宽 × 深）mm 装箱数
DL 型单相十二表位 1040×1000×155 1
老
主要技术参数 标
型号 配置 名称 规格 数量 准
总开关配置 塑壳断路器 NM1-250S/3300 225A 1
表前配置 隔离开关 NH2-100/1P 63A 12 系
ZH-D-K12DL01
表后配置 断路器 DZ47LE-60/2P 60A 12 列
采集器配套开关 断路器 DZ47-60/2P 10A 1
总开关配置 塑壳断路器 NM1-250S/3300 225A 1
表前配置 隔离开关 NH3-100/1P 63A 12
ZH-D-K12DL02
表后配置 断路器 DZ47LE-60/1P+N 40A 12
采集器配套开关 断路器 DZ47-60/2P 10A 1
总开关配置 塑壳断路器 NM1LE-250S/3300 225A 1
表前配置 开关端子 FJ6G-250/16-50/6×16 3
ZH-D-K12DL03
表后配置 断路器 DZ47LE-60/1P 十 N 40A 12
采集器配套开关 断路器 DZ47-60/2P 10A 1
2
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 。
安装尺寸及接线图（mm）
,8I ,8I ,8I ,8I 䶰
⪅
䛳
,8I ,8I ,8I ,8I ,8I ,8I
䯲
ஔ
ѹ
