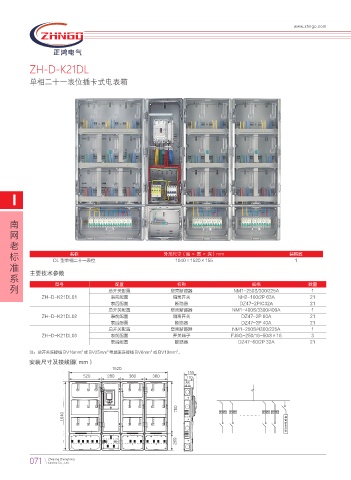

ZH-D-K21DL
单相二十一表位插卡式电表箱
I
南
网
老
标 DL 型单相二十一表位 外形尺寸（高 × 宽 × 深）mm 装箱数
名称
1
1040×1520×155
准
系 主要技术参数
规格
配置
名称
列 型号 总开关配置 塑壳断路器 NM1-250S/300/225A 数量
1
ZH-D-K21DL01 表前配置 隔离开关 NH2-100/2P 63A 21
表后配置 断路器 DZ47-2P/C32A 21
总开关配置 塑壳断路器 NM1-400S/3300/400A 1
ZH-D-K21DL02 表前配置 隔离开关 DZ47-2P 60A 21
表后配置 断路器 DZ47-2P 40A 21
总开关配置 塑壳断路器 NM1-250S/4300/225A 1
ZH-D-K21DL03 表前配置 开关端子 FJ6G-250/16-50/8×16 3
表后配置 断路器 DZ47-60/2P 32A 21
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 。
2
安装尺寸及接线图（mm）
,8I ,8I ,8I ,8I 䶰
䛳 ⪅
,8I ,8I ,8I 䯲 ,8I ,8I ,8I
ஔ
ѹ
