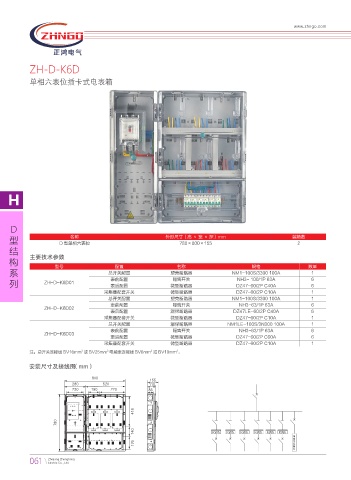

ZH-D-K6D

单相六表位插卡式电表箱

H

D
名称
型 D 型单相六表位 外形尺寸（高 × 宽 × 深）mm 装箱数
780×800×155
2
结
构 主要技术参数
配置
规格
名称
系 型号 总开关配置 塑壳断路器 NM1-100S/3300 100A 数量
1
隔离开关
NH3- 100/1P 63A
列 ZH-D-K6D01 表前配置 微型断路器 DZ47-60/2P C40A 6
表后配置
6
采集器配套开关 微型断路器 DZ47-60/2P C10A 1
总开关配置 塑壳断路器 NM1-100S/3300 100A 1
表前配置 隔离开关 NH3-63/1P 63A 6
ZH-D-K6D02
表后配置 漏保断路器 DZ47LE-60/2P C40A 6
采集器配套开关 微型断路器 DZ47-60/2P C10A 1
总开关配置 漏保断路器 NM1LE-100S/3N300 100A 1
表前配置 隔离开关 NH3-63/1P 63A 6
ZH-D-K6D03
表后配置 微型断路器 DZ47-60/2P C60A 6
采集器配套开关 微型断路器 DZ47-60/2P C10A 1
2
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 。
安装尺寸及接线图（mm）

,8I ,8I ,8I ,8I ,8I ,8I
䶰
⪅
䛳 䯲 ஔ
ѹ
