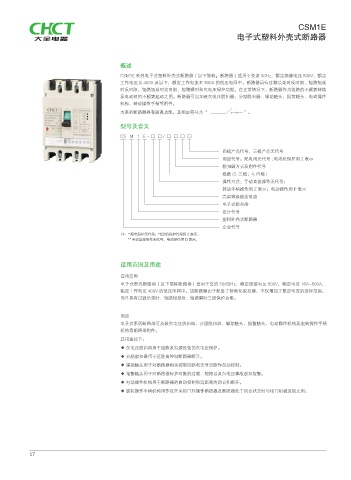

CSM1E
电子式塑料外壳式断路器

概述

CSM1E 系列电子式塑料外壳式断路器（以下简称：断路器）适用于交流 50Hz，额定绝缘电压 800V，额定
工作电压为 400V 及以下，额定工作电流至 800A 的低压电网中。断路器具有过载长延时反时限、短路短延
时反时限、短路短延时定时限、短路瞬时和欠电压保护功能。在正常情况下，断路器作为线路的不频繁转换
及电动机的不频繁起动之用。断路器可以加装欠电压脱扣器、分励脱扣器、辅助触头、报警触头、电动操作
机构、转动操作手柄等附件。
本系列断路器具有隔离功能，其相应符号为“ ”。
型号及含义

CS M 1 E - □ □ / □ □ □ □

四极产品代号，三极产品无代号
用途代号：配电用无代号 ; 电动机保护用 2 表示
脱扣器方式及附件代号
极数 (3. 三极；4. 四极 )
操作方式：手动直接操作无代号；
转动手柄操作用 Z 表示；电动操作用 P 表示
壳架等级额定电流
电子式脱扣器
设计代号
塑料外壳式断路器
企业代号
注：* 配电保护无代号，电动机保护代号用 2 表示。
** 手动直接操作无代号，电动操作用 D 表示。

适用范围及用途

适用范围
电子式塑壳断路器（以下简称断路器）适用于交流 50/60Hz，额定绝缘电压 800V，额定电流 16A~800A，
额定工作电压 400V 的低压电网中。该断路器由于配备了智能化脱扣器，不仅增加了整定电流的选择范围，
而且具有过载长延时、短路短延时、短路瞬时三段保护功能。

用途
电子式系列断路器可加装欠电压脱扣器、分励脱扣器、辅助触头、报警触头、电动操作机构及旋转操作手柄
机构等断路器附件。
其用途如下：
◆ 欠电压脱扣器用于线路及电源设备的欠电压保护。
◆ 分励脱扣器用于远距离控制断路器断开。
◆ 辅助触头用于对断路器相关控制回路和讯号回路作自动控制。
◆ 报警触头用于对断路器保护对象的过载、短路以及欠电压事故脱扣报警。
◆ 电动操作机构用于断路器的自动控制和远距离的闭合和断开。
◆ 旋转操作手柄机构用作在开关柜门外操作断路器及断路器处于闭合状态时与柜门机械连锁之用。

17
