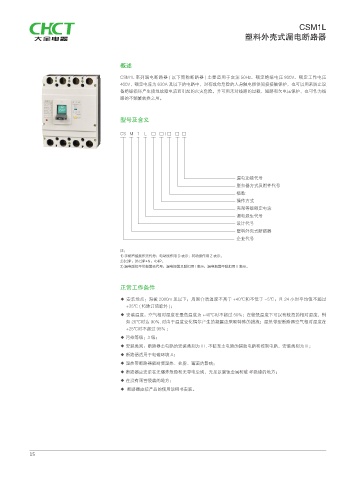

Page 18 - 常熟大全电器有限公司

CSM1L
塑料外壳式漏电断路器

概述

CSM1L 系列漏电断路器 ( 以下简称断路器 ) 主要适用于交流 50Hz、额定绝缘电压 800V、额定工作电压
400V，额定电流为 630A 及以下的电路中，对有致命危险的人身触电提供间接接触保护，也可以用来防止设
备绝缘损坏产生接地故障电流而引起的火灾危险。并可用来对线路的过载、短路和欠电压保护，也可作为线
路的不频繁转换之用。

型号及含义

CS M 1 L □ □ / □ □ □

漏电功能代号
脱扣器方式及附件代号
极数
操作方式
壳架等级额定电流
漏电派生代号
设计代号
塑料外壳式断路器
企业代号

注：
1) 手柄直接操作无代号；电动操作用 D 表示；转动操作用 Z 表示。
2)3:3P；3N:3P+N；4:4P。
3) 漏电脱扣不带报警无代号；漏电报警又脱扣用 I 表示；漏电报警不脱扣用 II 表示。

正常工作条件

◆ 安装地点：海拔 2000m 及以下；周围介质温度不高于 +40℃和不低于 -5℃；且 24 小时平均值不超过
+35℃ ( 特殊订货除外 )；
◆ 安装温度：空气相对湿度在最高温度为 +40℃时不超过 50%；在较低温度下可以有较高的相对湿度，例
如 20℃时达 90%, 对由于温度变化偶尔产生的凝露应采取特殊的措施；湿热带型断路器空气相对湿度在
+25℃时不超过 95% ；
◆ 污染等级：3 级；
◆ 安装类别：断路器主电路的安装类别为 III , 不接至主电路的辅助电路和控制电路，安装类别为 II ；
◆ 断路器适用于电磁环境 A；
◆ 湿热带断路器能耐受湿热、盐雾、霉菌的影响；
◆ 断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破 坏绝缘的地方；
◆ 在没有雨雪侵袭的地方；
◆ 断路器应按产品的使用说明书安装。

15
