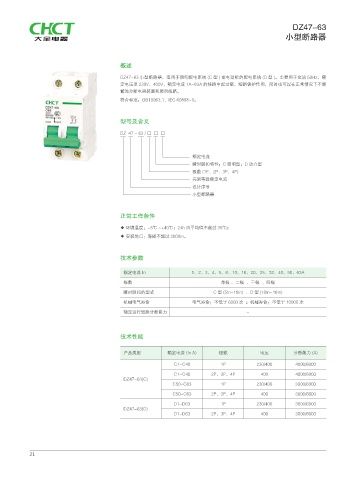

DZ47-63
小型断路器

概述

DZ47-63 小型断路器，适用于照明配电系统 (C 型 ) 或电动机的配电系统 (D 型 )。主要用于交流 50Hz，额
定电压至 230V、400V，额定电流 1A~63A 的线路中起过载、短路保护作用，同时也可以在正常情况下不频
繁地分断电器装置和照明线路。
符合标准：GB10963.1、IEC 60898-1。

型号及含义

DZ 47 - 63 / □ □ □

额定电流
瞬时脱扣特性：C 照明型；D 动力型
极数 (1P、2P、3P、4P)
壳架等级额定电流
设计序号
小型断路器

正常工作条件
◆ 环境温度：-5℃ ~+40℃；24h 内平均值不超过 35℃；
◆ 安装地点：海拔不超过 2000m。

技术参数

额定电流 In 1、2、3、4、5、6、10、16、20、25、32、40、50、63A
极数 单极 、二极 、三极 、四极
瞬时脱扣的型式 C 型 (5In~10In) 、D 型 (10In~16In)
机械电气寿命 电气寿命：不低于 6000 次 ；机械寿命：不低于 10000 次
额定运行短路分断能力 -

技术性能

产品类型 额定电流 (In A) 极数 电压 分断能力 (A)

C1~C40 1P 230/400 4000/6000
C1~C40 2P、3P、4P 400 4000/6000
DZ47-63(C)
C50~C63 1P 230/400 3000/6000
C50~C63 2P、3P、4P 400 3000/6000
D1~D63 1P 230/400 3000/6000
DZ47-63(D)
D1~D63 2P、3P、4P 400 3000/6000

21
