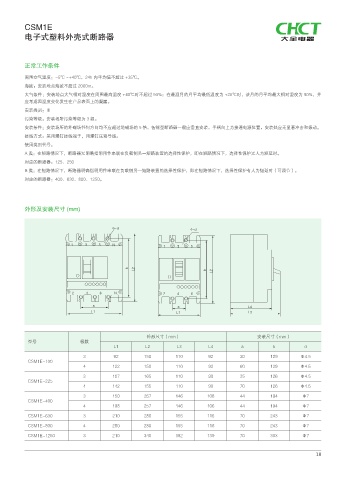

CSM1E
电子式塑料外壳式断路器

正常工作条件

周围空气温度：-5℃ ~+40℃，24h 内平均值不超过 +35℃。
海拔：安装地点海拔不超过 2000m。
大气条件：安装地点大气相对湿度在周围最高温度 +40℃时不超过 50%；在最湿月的月平均最低温度为 +25℃时，该月的月平均最大相对湿度为 90%，并
应考虑因温度变化发生在产品表面上的凝露。
安装类别：Ⅲ
污染等级：安装场所污染等级为 3 级。
安装条件：安装场所的外磁场任何方向均不应超过地磁场的 5 倍，智能型断路器一般应垂直安装，手柄向上为接通电源位置，安装处应无显著冲击和振动。
接线方式：采用螺钉接线端子，用螺钉压紧导线。
使用类别代号：
A 类：在短路情况下，断路器无明确指明用作串联在负载侧另一短路装置的选择性保护，即在短路情况下，选择性保护无人为短延时。
对应的断路器：125、250
B 类：在短路情况下，断路器明确指明用作串联在负载侧另—短路装置的选择性保护，即在短路情况下，选择性保护有人为短延时（可调节）。
对应的断路器：400、630、800、1250。

外形及安装尺寸 (mm)

E E

/

C - C -

/

B B -
- - -

外形尺寸（mm） 安装尺寸（mm）
型号 极数
L1 L2 L3 L4 a b d
3 92 150 110 92 30 129 Φ4.5
CSM1E-100
4 122 150 110 92 60 129 Φ4.5
3 107 165 110 90 35 126 Φ4.5
CSM1E-225
4 142 155 110 90 70 126 Φ4.5

3 150 257 146 106 44 194 Φ7
CSM1E-400
4 198 257 146 106 44 194 Φ7
CSM1E-630 3 210 280 155 116 70 243 Φ7
CSM1E-800 4 280 280 155 116 70 243 Φ7
CSM1E-1250 3 210 340 182 139 70 303 Φ7
