P. 25

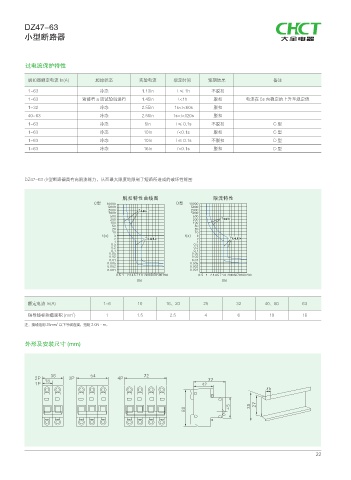

DZ47-63
          小型断路器




          过电流保护特性


           脱扣器额定电流 In(A)          起始状态           实验电流        规定时间        预期结果                  备注
           1~63                    冷态             1.13In       t ≤ 1h      不脱扣
           1~63              紧接着 a 顶试验后进行         1.45In       t<1h         脱扣        电流在 5s 内稳定的上升至规定值
           1~32                    冷态             2.55In      1s<t<60s      脱扣
           40~63                   冷态             2.55In      1s<t<120s     脱扣
           1~63                    冷态              5In         t ≤ 0.1s    不脱扣                 C型
           1~63                    冷态             10In         f<0.1s       脱扣                 C型
           1~63                    冷态             10In         f ≤ 0.1s    不脱扣                 D型
           1~63                    冷态             16In         f<0.1s       脱扣                 D型





          DZ47-63 小型断路器具有高限流能力,从而最大限度地限制了短路所造成的破坏性能量


                                           ᑱ੭ྱবఛጲڎ                        ᬌึྱব
                                 $ۋ                           %ۋ









                                    U T                          U T












                                                * *O                         * *O
           额定电流 In(A)               1~6         10        16、20        25         32        40、50        63
                          2
           铜导线标称截面积 (mm )            1          1.5        2.5         4           6          10         16
                     2
          注:接线适用 25mm 以下导线连接,扭矩 2.0N·m。
          外形及安装尺寸 (mm)






              1           1               1
              1












                                                                                                              22
