CSM1
塑料外壳式断路器

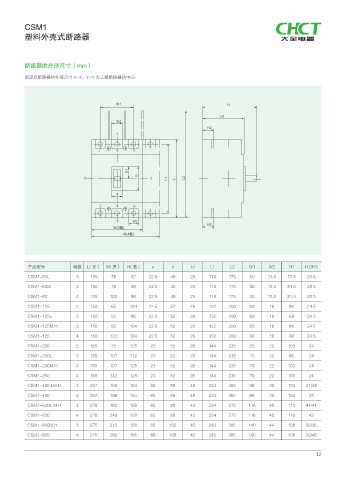

断路器的外形尺寸（mm）

固定式断路器的外形尺寸 X-X，Y-Y 为三极断路器的中心

W1 H

H1
W2
H2
Y

1 3 5

b1
b
X X L1 L L2
a

2 4 6

Y W2
H3
W(3极)
W(4极)

产品型号 极数 L( 长） W( 宽） H(高) a b bl L1 L2 W1 W2 H1 H2/H3
CSM1-63L 3 135 78 92 22.5 49 25 116 175 50 13.5 73.5 20.5
CSM1-63M 3 135 78 99 22.5 49 25 116 175 50 13.5 81.5 28.5
CSM1-63 4 135 103 99 22.5 49 25 116 175 50 13.5 81.5 28.5
CSM1-125 2 150 65 104 22.5 52 26 132 200 60 16 86 24.5
CSM1-125L 3 150 92 86 22.5 52 26 132 200 60 16 68 24.5

CSM1-125M.H 3 150 92 104 22.5 52 26 132 200 60 16 86 24.5
CSM1-125 4 150 122 104 22.5 52 26 132 200 60 16 86 24.5
CSM1-250 2 165 75 128 23 52 26 144 235 35 22 103 24
CSM1-250L 3 165 107 112 23 52 26 144 235 70 22 86 24
CSM1-250M.H 3 165 107 128 23 52 26 144 235 70 22 103 24
CSM1-250 4 165 142 128 23 52 26 144 235 70 22 103 24
CSM1-400.LM.H 3 257 150 154 65 89 48 224 362 96 30 104 41/38
CSM1-400 4 257 198 154 65 89 48 224 362 96 30 104 38

CSM1-630L.M.H 3 270 182 158 65 89 43 234 375 116 40 110 44/41
CSM1-630 4 270 240 158 65 89 43 234 375 116 40 110 43
CSM1-800M.H 3 275 210 158 66 106 40 243 385 140 44 108 32/36
CSM1-800 4 275 280 158 66 106 40 243 385 140 44 108 32/46

12
