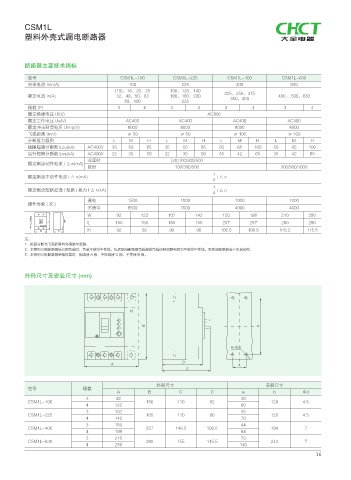

CSM1L
塑料外壳式漏电断路器

断路器主要技术指标

型号 CSM1L-100 CSM1L-225 CSM1L-400 CSM1L-630
壳架电流 Inm(A) 100 225 400 630
(10)、16、20、25 100、125、140 225、250、315
额定电流 In(A) 32、40、50、63 160、180、200 350、400 400 、500、630
80、100 225
极数 (P) 3 4 3 4 3 4 3 4
额定绝缘电压 Ui(V) AC800
额定工作电压 Ue(V) AC400 AC400 AC400 AC400
额定冲击耐受电压 Uimp(V) 8000 8000 8000 8000
飞弧距离 (mm) ≥ 50 ≥ 50 ≥ 100 ≥ 100
分断能力级别 L M H L M H L M H L M H
极限短路分断能 Lcu(kA) AC400V 35 50 85 35 50 85 50 65 100 50 65 100
运行短路分断能 Lcs(kA) AC400V 22 35 50 22 35 50 35 42 65 35 42 65
非延时 (30)100/300/500
额定剩余动作电流 I △ n(mA)
延时 100/300/500 300/500/1000
1
额定剩余不动作电流 I △ n(mA) I△n
2
1
额定剩余短路接通 ( 短路 ) 能力 I △ n(kA) I△n
4
通电 1500 1000 1000 1000
操作性能 ( 次 )
不通电 8500 7000 4000 4000
W 92 122 107 142 150 198 210 280
- L 150 150 165 165 257 257 280 280
H 92 92 90 90 106.5 106.5 115.2 115.5
्ܰࡆࠩ NN
8 )
注：
1、极限分断与飞弧距离包含横装与竖装；
2、本第列三极断路器接三相负载时，负载不能带中性线，包括取自断路器负载端的负载控制回路电源也不能带中性线，否则该断路器会产生误动作；
3、本系列三极断路器单相负载时，相线接 A 极，中性线接 C 极，不要接 B 极。

外形尺寸及安装尺寸 (mm)

/

# C

œE

%
" B
$

外形尺寸 安装尺寸
型号 极数
A B C D a b Φd
3 92 30
CSM1L-100 150 110 92 129 4.5
4 122 60
3 107 35
CSM1L-225 165 110 90 126 4.5
4 142 70
3 150 44
CSM1L-400 257 146.5 106.5 194 7
4 198 94
3 210 70
CSM1L-630 280 155 115.5 243 7
4 280 140
16
