CSM1
塑料外壳式断路器

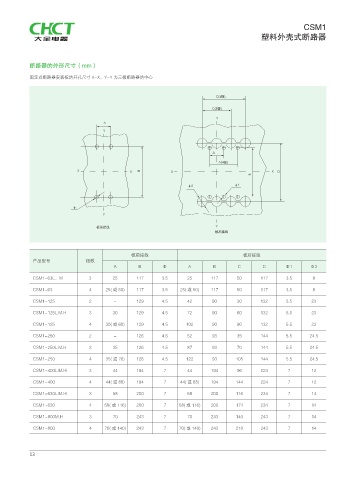

断路器的外形尺寸（mm）

固定式断路器安装板的开孔尺寸 X-X，Y-Y 为三极断路器的中心

C(4极)

C(3极)
Y
A
Y

A
A(4极)
X X B X X D
B

φ2 φ1

φ
Y
板前接线 Y
板后接线

板前接线 板后接线
产品型号 极数
A B Φ A B C D Φ1 Φ2
CSM1-63L、M 3 25 117 3.5 25 117 50 117 3.5 8

CSM1-63 4 25( 或 50) 117 3.5 25( 或 50) 117 50 117 3.5 8
CSM1-125 2 - 129 4.5 42 90 30 132 5.5 23

CSM1-125L.M.H 3 30 129 4.5 72 90 60 132 5.5 23
CSM1-125 4 30( 或 60) 129 4.5 102 90 90 132 5.5 23

CSM1-250 2 - 126 4.5 52 93 35 144 5.5 24.5
CSM1-250L.M.H 3 35 126 4.5 87 93 70 144 5.5 24.5

CSM1-250 4 35( 或 70) 126 4.5 122 93 105 144 5.5 24.5
CSM1-400L.M.H 3 44 194 7 44 194 96 224 7 12

CSM1-400 4 44( 或 88) 194 7 44( 或 88) 194 144 224 7 12
CSM1-630L.M.H 3 58 200 7 58 200 116 234 7 14
CSM1-630 4 58( 或 116) 200 7 58( 或 116) 200 174 234 7 14

CSM1-800M.H 3 70 243 7 70 243 140 243 7 14

CSM1-800 4 70( 或 140) 243 7 70( 或 140) 243 210 243 7 14

13
