CSM1
塑料外壳式断路器

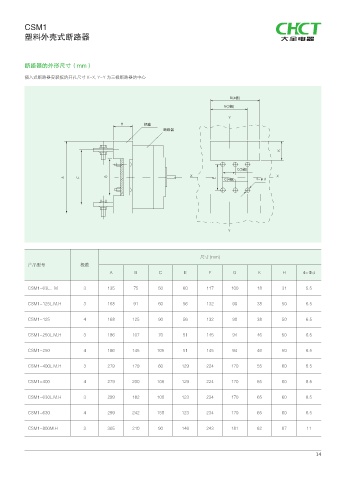

断路器的外形尺寸（mm）

插入式断路器安装板的开孔尺寸 X-X, Y-Y 为三极断路器的中心

B(4极)
B(3极)

Y
H 插座
断路器

K

C(3极)
A F G X E C(4极) 4-φd X

Y

尺寸 (mm)
产品型号 极数
A B C E F G K H 4-Φd

CSM1-63L、M 3 135 75 50 60 117 100 18 31 5.5

CSM1-125L.M.H 3 168 91 60 56 132 90 38 50 6.5

CSM1-125 4 168 125 90 56 132 90 38 50 6.5

CSM1-250L.M.H 3 186 107 70 51 145 94 46 50 6.5

CSM1-250 4 186 145 105 51 145 94 46 50 6.5

CSM1-400L.M.H 3 279 179 60 129 224 170 55 60 8.5

CSM1-400 4 279 200 108 129 224 170 55 60 8.5

CSM1-630L.M.H 3 299 182 100 123 234 170 65 60 8.5

CSM1-630 4 299 242 158 123 234 170 65 60 8.5

CSM1-800M.H 3 305 210 90 146 243 181 62 87 11

14
