CSM2L
          剩余电流保护断路器

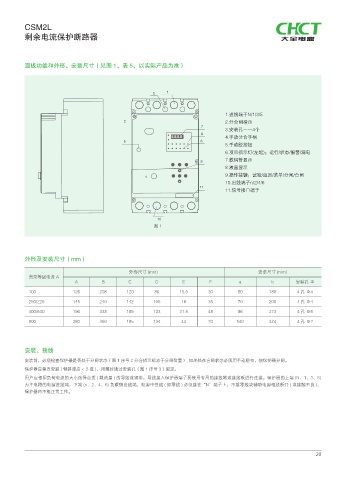

          面板功能和外形、安装尺寸(见图 1、表 5、以实际产品为准)








                                                                                ᤈጲቪߔ/
                                                                                ѫՋ᫑ૈᇧ

                                                                                ߶ᜈߗʶʶ ˓

                                                            8.8.8.8             ੣ҮѫՋ੣౺

                                                                                ੣Үᑱ૊ᨍ
                                                                                ᮉᄫૈᇧ༤ ࢺᡐ Ὑᤁᛠ ࿃খ ઐ᝜ ໣ႂ
                                                                                ஜᆉክ௬ᇧ
                                                                                ๮ం௬ᇧ
                                                                                ୱͺ૊᪃Ὑណᰍ ᤄٿ ᖜӬ ѫ᫑ Ջ᫑

                                                                                 ѢጲቪߔO

                                                                                 ζՁଋԯቪߔ





                                                      图1





          外形及安装尺寸(mm)

                                             外形尺寸 (mm)                                    安装尺寸 (mm)
           壳架等级电流 A
                           A        B        C        D         E        F         a          b        安装孔 Φ
           100            126      208       120      80       15.5      30        60         188      4孔Φ4
           250/225        145      240       142      105      18        35        70         200      4孔Φ4
           400/630        196      338       185      133      31.5      48        96         273      4孔Φ6
           800            280      360       195      134      44        70       140         324      4孔Φ7





          安装、接线
          安装前,必须检查保护器是否处于分闸状态(图 1 序号 2 分合指示标志于分闸位置), 如果处在合闸状态必须用手动脱扣,使保护器分闸。
          保护器应垂直安装 ( 倾斜度应< 5 度 ),用螺丝通过安装孔(图 1 序号 3)固定。
          用户应根据负荷电流的大小选择合适 ( 载流量 ) 的导线或铜排,导线接入保护器端子要使用专用的接线笔或接线板进行连接。保护器的上端 (N、1、3、5)
          为主电路的电源进线端,下端 (n、2、4、6) 负载侧出线端,电源中性线 ( 即零线 ) 必须接在“N’端子上,不接零线或辅助电源相线断开 ( 或接触不良 ),
          保护器将不能正常工作。
