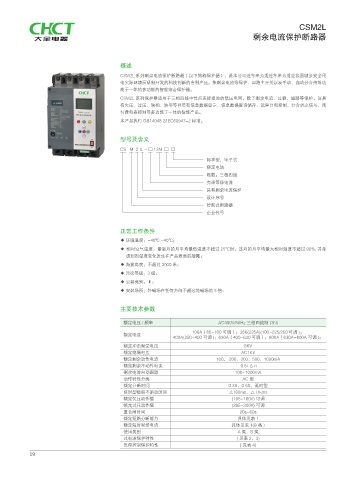

CSM2L
剩余电流保护断路器
概述
CSM2L 系列剩余电流保护断路器（以下简称保护器），是本公司近年来为适近年来为适应我国城乡安全用
电实际环境而研制开发的科技创新的专利产品。集剩余电流等保护、回路主开关以及手动、自动分合闸等功
能于一体的多功能的智能综合保护器。
CSM2L 系列保护器适用于三相四线中性点直接接地的低压电网，除了剩余电流、过载、短路等保护，还具
有欠压、过压、缺相、缺零等并带有信息数据显示、信息数据查询储存、远程分和控制、分合状态信号、预
付费电表控制等多功能于一体的智能产品。
本产品执行 GB14048.2/IEC60947-2 标准。
型号及含义
CS M 2 L - □ / 3N □ □
标准型，电子式
额定电流
极数：三极四线
壳架等级电流
具有剩余电流保护
设计序号
智能式断路器
企业代号
正常工作条件
◆ 环境温度：-40℃ ~40℃；
◆ 相对空气温度：最湿月的月平均最低温度不超过 25℃时，该月的月平均最大相对湿度不超过 90%, 并考
虑到因温度变化发生在产品表面的凝露；
◆ 海拔高度：不超过 2000 米；
◆ 污染等级：3 级；
◆ 安装类别：Ⅲ；
◆ 安装场所：外磁场在任何方向不超过地磁场的 5 倍；
主要技术参数
额定电压 / 频率 AC400V/50Hz 三相四线制 (3N)
100A（65~100 可调）；250(225A)(100~225/250 可调 )；
额定电流
400A(250~400 可调 )：630A（400~630 可调）：800A（630A-800A 可调 )：
额定冲击耐受电压 8KV
额定绝缘电压 AC1KV
额定剩余动作电流 100、 200、300、500、1000mA
额定剩余不动作电流 0.5I △ n
剩余电流自动跟踪 100~1000mA
动作特性分类 AC 型
额定分断时间 0.3S、0.5S、延时型
延时型极限不驱动时间 △ t60ms、△ t1kms
额定欠压动作值 (105~160V) 可调
顿定过压动作值 (265~300V) 可调
重合闸时间 20s~60s
额定短路分断能力 具体见表 1
额定短时耐受电流 具体见表 1(B 类 )
使用类别 A 类、B 类
过电流保护特性 ( 见表 2、3)
负荷控制保护特性 { 见表 4)
