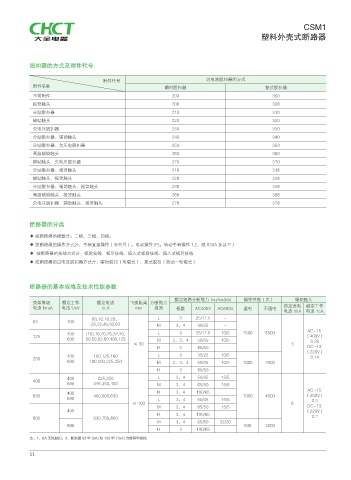

CSM1
塑料外壳式断路器

脱扣器的方式及附件代号

附件代号 过电流脱扣器的方式
附件名称 瞬时脱扣器 复式脱扣器
不带附件 200 300
报警触头 208 308
分励脱扣器 210 310
辅助触头 220 320
欠电压脱扣器 230 330
分励脱扣器、辅助触头 240 340
分励脱扣器、欠压电脱扣器 250 350
两组辅助触头 260 360
辅助触头、欠电压脱扣器 270 370
分励脱扣器、报警触头 218 318
辅助触头、报警触头 228 328
分励脱扣器、辅助触头、报警触头 238 338
两组辅助触头、报警触头 268 368
欠电压脱扣器、辅助触头、报警触头 278 378

断路器的分类
◆ 按断路器的极数分：二极、三极、四极。
◆ 按断路器的操作方式分：手柄直接操作（无代号）：电动操作 (P)：转动手柄操作（Z、限 630A 及以下）
◆ 按断路器的接线方式分：板前接线、板后接线、插入式板前接线、插入式板后接线
◆ 按断路器的过电流脱扣器方式分：瞬时脱扣（电磁式）、复式脱扣（热动一电磁式）

断路器的基本规格及技术性能参数

额定短路分断能力 Icu/Ics(kA) 操作性能（次） 辅助触头
壳架等级 额定工作 额定电流 飞弧距离 分断能力
电流 InmA 电压 UeV In A mm 级别 极数 AC400V AC690V 通电 不通电 约定发电 额定工作
电流 IthA 电流 1eA
(6),10,16,20， L 3 25/17.5 -
63 400
25,32,40,50,63 M 3、4 30/25 -
AC-15:
400 (10),16,20,25,32,40, L 3 35/17.5 10/5 1500 8500
125 （400V）
690 50,50,63,80,100,125 M 2、3、4 50/35 10/5 0.26
≤ 50 3
H 3 85/50 DC-13:
（220V）
400 100,125,160 L 3 35/25 10/5 0.14
250
690 180,200,225,250 M 2、3、4 50/35 10/5 1000 7000
H 3 80/50
400 225,250 L 3、4 50/35 15/5
400
690 345,350,400 M 3、4 65/50 15/8
400 H 3、4 100/65 AC-15:
630 400,500,630 1000 4000 （400V）
690 L 3、4 50/35 15/5 0.3
≤ 100 6
M 3、4 65/50 15/5 DC-13:
400 （220V）
H 3、4 100/65
800 630,700,800 0.2
M 3、4 65/50 32/20
690 500 2500
H 3 100/65
注：1、6A 无热脱扣；2、断路器 63 型 (6A) 和 100 型 (10A) 为推荐型规格
11
