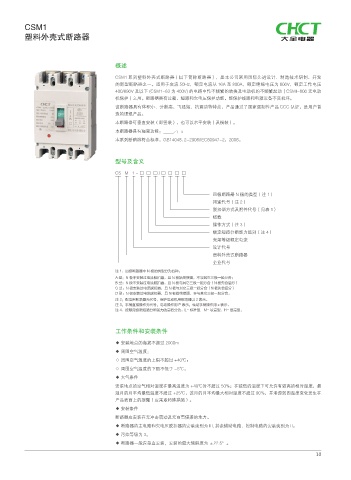

CSM1
塑料外壳式断路器

概述

CSM1 系列塑料外壳式断路器（以下简称断路器），是本公司采用国际先进设计、制造技术研制、开发
的新型断路器之一。适用于交流 50Hz，额定电流从 16A 至 800A，额定绝缘电压为 800V，额定工作电压
400/690V 及以下 (CSM1-63 为 400V) 的电路中作不频繁的转换及电动机的不频繁起动（CSMI-800 无电动
机保护）之用。断路器具有过载、短路和欠电压保护功能，能保护线路和电源设备不受损坏。
该断路器具有体积小、分断高、飞弧短、抗震动等特点，产品通过了国家强制性产品 CCC 认证，是用户首
选的理想产品。
本断路器可垂直安装（即竖装），也可以水平安装（及横装）。
本断路器具有隔离功能：
本系列断路器符合标准：GB14048. 2-2008/IEC60947-2：2006。

型号及含义

CS M 1 - □ □ □ / □ □ □ □

四极断路器 N 极的类型（注 1）
用途代号（注 2）
脱扣器方式及附件代号（见表 1）
极数
操作方式（注 3）
额定短路分断能力级别（注 4）
壳架等级额定电流
设计代号
塑料外壳式断路器
企业代号
注 1：四极断路器中 N 极的类型分为四种：
A 型：N 极不安装过电流脱扣器，且 N 极始终接涵，不与其它三极一起分合；
B 型；N 极不安装过电流脱扣器，且 N 极与其它三极一起分合（N 极先合后分）
C 型：N 极安装过电流脱扣器，且 N 极与其它三极一起分合（N 极先合后分）
D 型：N 极安装过电流脱扣器，且 N 极始终接通，不与其它三极一起分合。
注 2：配电用断路器无代号，保护电动机用断路器以 2 表示。
注 3：手柄直接操作无代号：电动操作用 P 表示：转动手柄操作用 z 表示。
注 4：按额定极限短路分断能力的高低分为：L- 标准型．M- 较高型、H- 最高型。

工作条件和安装条件

◆ 安装地点的海拔不超过 2000m
◆ 周围空气温度：
◇ 周围空气温度的上限不超过 +40℃：
◇ 周围空气温度的下限不低于 -5℃。
◆ 大气条件
安装地点的空气相对湿度在最高温度为 +40℃时不超过 50%；在较低的温度下可允许有较高的相对湿度，最
湿月的月平均最低温度不超过 +25℃，该月的月平均最大相对湿度不超过 90%，并考虑到因温度变化发生在
产品表面上的凝露（应采取特殊措施）。
◆ 安装条件
断路器应安装在无冲击震动及无雨雪侵袭的地方。
◆ 断路器的主电路和欠电压脱扣器的安装类别为 III, 其余辅助电路、控制电路的安装类别为 II。
◆ 污染等级为 3。
◆ 断路器一般应垂直安装，安装的最大倾斜度为 ±22.5°。
