CSW1
万能式断路器

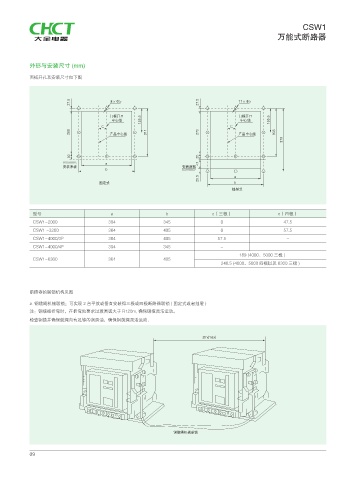

外形与安装尺寸 (mm)

面板开孔及安装尺寸如下图

fœ fœ

᫂ಳधԯ ᫂ಳधԯ
˖ॶጲ ˖ॶጲ
$ $
ֵ̖˖ॶጲ ֵ̖˖ॶጲ

B
߶ᜈऄ౛ ߶ᜈऄ౛
C
B
ڌ߿य C
ઙࡑय

型号 a b c（三极） c（四极）
CSW1-2000 304 345 0 47.5
CSW1 -3200 364 405 0 57.5
CSW1-4000/3P 364 405 57.5 -
CSW1-4000/4P 304 345 -
189 (4000、5000 三极 )
CSW1-6300 364 405
246.5 (4000、5000 四极以及 6300 三极 )

断路器的联锁机构见图

a. 钢缆绳机械联锁：可实现 2 台平放或垂直安装得三极或四极断路器联锁 ( 固定式或者抽屉 )
注：钢缆绳折弯时，在折弯处要求过渡圆弧大于 R120m, 确保钢缆灵活运动。
检查钢缆并确保缆绳内有足够的润滑油，确保钢缆绳灵活运动、

N NBY

ᨁ፵፣఺೙ᐎᩙ
