设备金具
Equipment fittings www.b-port.cn

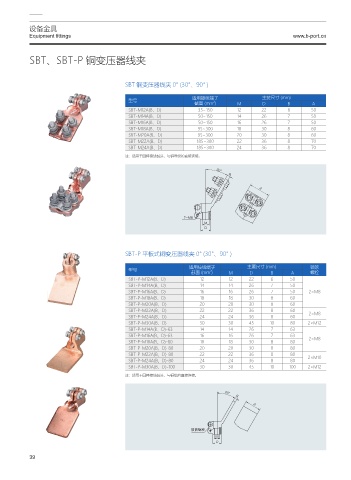

SBT、SBT-P 铜变压器线夹

SBT 铜变压器线夹 0° (30°、90° )

适用接线端子 主要尺寸 (mm)
型号 截面 (mm ) M D B A
2
SBT-M12A(B、D) 35~150 12 22 6 50
SBT-M14A(B、D) 50~150 14 26 7 50
SBT-M16A(B、D) 50~150 16 26 7 50
SBT-M18A(B、D) 95~300 18 30 8 60
SBT-M20A(B、D) 95~300 20 30 8 60
SBT-M22A(B、D) 185~300 22 36 8 70
SBT-M24A(B、D) 185~300 24 36 8 70
注：适用于圆棒接线桩头，与铜导线的直接连接。

c
#
"

.
.
%

SBT-P 平板式铜变压器线夹 0° (30°、90° )

适用接线端子 主要尺寸 (mm) 锁紧
型号 2
截面 (mm ) M D B A 螺栓
SBT-P-M12A(B、D) 12 12 22 6 50
SBT-P-M14A(B、D) 14 14 26 7 50
SBT-P-M16A(B、D) 16 16 26 7 50 2×M8
SBT-P-M18A(B、D) 18 18 30 8 60
SBT-P-M20A(B、D) 20 20 30 8 60
SBT-P-M22A(B、D) 22 22 36 8 60 2×M8
SBT-P-M24A(B、D) 24 24 36 8 60
SBT-P-M30A(B、D) 30 30 45 10 80 2×M12
SBT-P-M14A(B、D)-63 14 14 26 7 63
SBT-P-M16A(B、D)-63 16 16 26 7 63 2×M8
SBT-P-M18A(B、D)-80 18 18 30 8 80
SBT-P-M20A(B、D)-80 20 20 30 8 80
SBT-P-M22A(B、D)-80 22 22 36 8 80 2×M10
SBT-P-M24A(B、D)-80 24 24 36 8 80
SBT-P-M30A(B、D)-100 30 30 45 10 100 2×M12
注：适用于圆棒接线桩头，与铜排的直接连接。

c
#
"
