设备金具
Equipment fittings www.b-port.cn

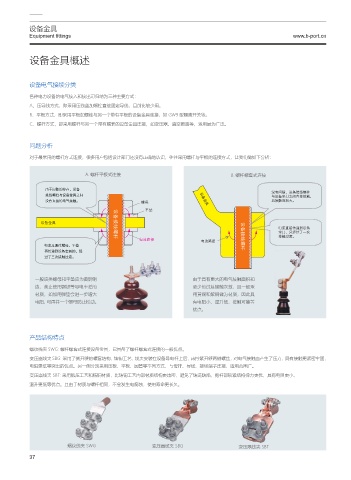

设备金具概述

设备电气接续分类

各种电力设备的电气接入和接出可归纳为三种主要方式：
A、压导线方式，即采用压线盖加螺栓直接固定导线，目前比较少用。
B、平板方式，即采用平板加螺栓与另一个带有平板的设备金具连接，如 GW9 型隔离开关等。
C、螺杆方式，即采用螺杆与另一个带有螺套的设备金具连接，如变压器、真空断路等，运用最为广泛。

问题分析

对于最常用的螺杆方式连接，很多用户包括设计部门还没有正确地认识，往往采用螺杆与平板的连接方式，让我们做如下分析：

A. 螺杆平板式连接 B. 螺杆螺套式连接

由于间隙的存在，设备
෤థᫍᬨὋ᝹ܫଋጲᛂಎ
接线螺柱与设备金具之间 ˀ᝹ܫ᧚Х˧ᫍᄯଋଋᝎὋ
没有直接的电气接触。 螺母 ᝹ܫ᧚Х ˄ଋᝎ᭦ሤܷnj
平垫

设备金具 设备接线螺杆
ႂึᄯଋ͛ᤫҁ᝹ܫ
᧚ХὋԵፂ᣾˿ʶ൒
ଋᝎ᣾ນnj
电流路径 ႂึᡸफ़
电流是通过螺母、平垫
再传递到设备金具的，经
᝹ܫଋጲᛂి
过了三次接触过渡。

一般该类螺母和平垫应为黄铜制 由于具有更大的电气接触面积和
造，禁止使用钢铁等导电率差的 更少的过渡接触次数，且一般采
材质，如加用弹垫会进一步增大 用黄铜和紫铜做为材质，因此具
电阻，可再并一个螺母防止松动。 有电阻小、温升低、接触可靠等
优点。

产品结构特点
螺纹线夹 SWG: 螺杆螺套式连接设备金具，已具备了螺杆螺套式连接的一般优点。
变压器线夹 SBG: 采用了侧开缝的螺套结构，铸铜工艺，线夹安装在设备导电杆上后，再拧紧开缝两侧螺丝，对电气接触面产生了压力，具有接触更紧密牢固，
电阻更低等突出的优点。另一侧分别采用压板、平板、圆管等不同方式，与母排、导线、接线端子连接，适用范围广。
变压器线夹 SBT: 采用锻压工艺和精铜材质，比铸铜工艺内部材质结构更致密，避免了铸造缺陷，抱杆部锁紧结构弹力更优，具有电阻更小、
温升更低等优点。且由于材质与螺杆相同，不会发生电腐蚀，使用寿命更长久。

螺纹线夹 SWG 变压器线夹 SBG 变压器线夹 SBT

37
