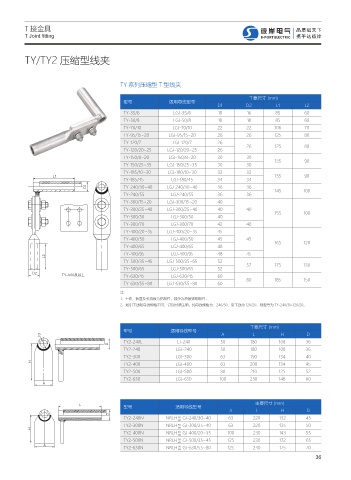

Page 45 - 浙江彼岸电气有限公司(样本)

T 接金具
T Joint fitting

TY/TY2 压缩型线夹

TY 系列压缩型 T 型线夹

主要尺寸 (mm)
型号 适用导线型号
D1 D2 L1 L2
TY-35/6 LGJ-35/6 18 16 85 60
TY-50/8 LGJ-50/8 18 18 85 60
TY-70/10 LGJ-70/10 22 22 106 70
TY-95/15~20 LGJ-95/15~20 26 26 125 80
TY-120/7 LGJ-120/7 26 26 125 80
TY-120/20~25 LGJ-120/20~25 26
TY-150/8~20 LGJ-150/8~20 30 30
TY-150/25~35 LGJ-150/25~35 30 30 135 90
TY-185/10~30 LGJ-180/10~30 32 32
- 135 90
TY-185/45 LGJ-180/45 34 34
% TY-240/30~40 LGJ-240/30~40 36 36 145 100
TY-240/55 LGJ-240/55 36 36
TY-300/15~20 LGJ-300/15~20 40
TY-300/25~40 LGJ-300/25~40 40 40
155 100
TY-300/50 LGJ-300/50 40
TY-300/70 LGJ-300/70 42 40
TY-400/20~35 LGJ-400/20~35 45
TY-400/50 LGJ-400/50 45 45
165 120
TY-400/65 LGJ-400/65 48
TY-400/95 LGJ-400/95 48 45
-
TY-500/35~45 LGJ-500/35~65 52 52 175 130
TY-500/65 LGJ-500/65 52
% 5: Ԣ̾ʼ TY-630/45 LGJ-630/45 60
TY-630/55~80 LGJ-630/55~80 60 60 185 150
注：
1、主体、抽匣及引流板为铝制件，其余为热镀锌钢制件；
2、如引下线和母线规格不同，订货时请注明，如母线规格为：240/30，引下线为 120/20，则型号为 TY-240/30-120/20。

主要尺寸 (mm)
型号 适用导线型号
% A L H D
TY2-240L LJ-240 50 180 108 36
%
TY2-240 LGJ-240 50 180 108 36
TY2-300 LGJ-300 63 190 134 40
)
TY2-400 LGJ-400 63 200 134 45
TY2-500 LGJ-500 80 210 125 52
TY2-630 LGJ-630 100 230 148 60
"

主要尺寸 (mm)
- 型号 适用导线型号
A L H D
%
TY2-240N NRLH GJ-240/30~40 63 220 132 45
58
60
TY2-300N NRLH GJ-300/25~40 63 220 135 50
58
) 60
TY2-400N NRLH GJ-400/20~35 100 230 143 55
58
60
TY2-500N NRLH GJ-500/35~45 125 230 172 65
58
60
"
TY2-630N NRLH GJ-630/55~80 125 240 175 70
58
60
36
