设备金具
Equipment fittings

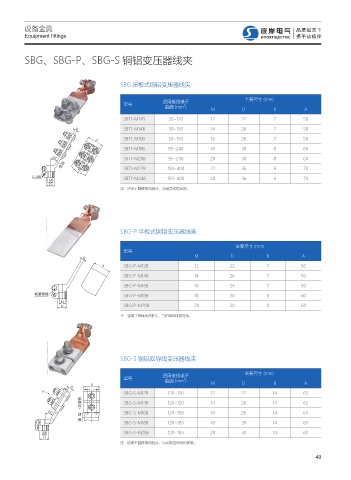

SBG、SBG-P、SBG-S 铜铝变压器线夹

SBG 压板式铜铝变压器线夹

主要尺寸 (mm)
适用接线端子
型号 2
截面 (mm )
M D B A
SBT1-M12B 35~120 12 22 7 50
SBT1-M14B 50~150 14 26 7 50
#
SBT1-M16B 50~150 16 26 7 50
"
SBT1-M18B 95~240 18 30 8 60

c SBT1-M20B 95~240 20 30 8 60
ᨷ
SBT1-M22B 150~400 22 36 9 70
ᨶ
. SBT1-M24B 150~400 24 36 9 70
.
%
注：适用于圆棒接线桩头，与铝导线的连接。

SBG-P 平板式铜铝变压器线夹

主要尺寸 (mm)
型号
M D B A
#
SBG-P-M12B 12 22 7 50
"
SBG-P-M14B 14 26 7 50
SBG-P-M16B 16 26 7 50
ᩙጊᛂಞ SBG-P-M18B 18 30 8 60
.
% SBG-P-M20B 20 30 8 60
注：适用于圆棒接线桩头，与铝母线排的连接。

SBG-S 铜铝双导线变压器线夹

适用接线端子 主要尺寸 (mm)
型号 截面 (mm )
2
" M D B A
#
, SBG-S-M12B 120~150 12 22 14 63
Փ஼ᣀ SBG-S-M14B 120~150 14 26 14 63
c SBG-S-M16B 120~150 16 26 14 63
ᨷ ,
SBG-S-M18B 120~185 18 30 14 63
ᨶ
. SBG-S-M20B 120~185 20 30 14 63
%
注：适用于圆棒接线桩头，与双条铝导线的连接。

40
