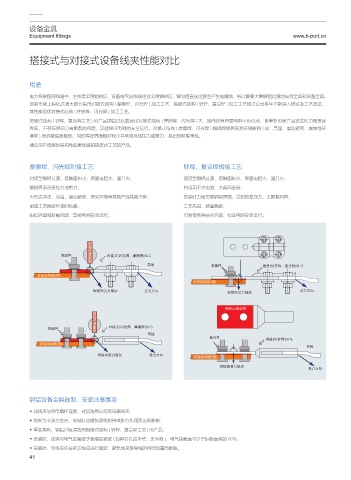

设备金具
Equipment fittings www.b-port.cn

搭接式与对接式设备线夹性能对比

用途

电力系统配网线路中，主线常采用铝材质，设备电气接线端往往采用铜材质，铜与铝直接过渡会产生电腐蚀，所以需要大量铜铝过渡的接续金具和设备金具。
目前市场上铜铝过渡大部分采用对接式结构 ( 摩擦焊、闪光焊 ) 加工工艺，搭接式结构 ( 钎焊、复合焊 ) 加工工艺经过公司多年不断深入研发及工艺改进，
其性能远优对接式结构 ( 摩擦焊、闪光焊 ) 加工工艺。
搭接式结构 ( 钎焊、复合焊工艺 ) 的产品铜铝过渡面远比对接式结构 ( 摩擦焊、闪光焊 ) 大，因而具有界面电阻小的优点，更重要的是产品安装时力矩贯穿
界面，不存在界面分离断裂的风险，更能保证电网的安全运行。对接式结构 ( 摩擦焊、闪光焊 ) 铜铝焊接界面受环境影响 ( 如：高温、震动疲劳、腐蚀性环
境等 ) 而机械强度降低，同时焊接界面相对较小并承受导线拉力或剪力，易出现断裂事故。
建议用户选型时采用性能更优越的搭接式工艺的产品。

摩擦焊、闪光焊对接工艺 钎焊、复合焊搭接工艺

对接型铜铝过渡，接触面积小，界面电阻大，温升大； 搭接型铜铝过渡，接触面积大，界面电阻小，温升小；
铜铝界面承受拉力或剪力； 特适用于大电流、大截面金具；
大电流冲击、高温、震动疲劳、恶劣环境等导致产品性能下降； 安装时力矩贯穿铜铝界面，受到的是压力，无断裂风险；
制造工艺稳定性相对较差； 工艺先进、质量稳定；
铜铝界面和断裂风险，影响电网安全运行。 可耐受各种恶劣环境，保证电网安全运行。

ᨶ
ᨷ
᣾
ጊڌ͇ ນ ࠪଋय ᫄ЏཛྷNj୔୺ཛྷ 4-(
᭦
ሤ
࠭ጲ ጊڌ͇ ୃଋय ᧰ཛྷNjܬՋཛྷ 4-(
᝹ܫଋጲ౛ ᨶ
᝹ܫଋጲ౛ ᨶ
ཛྷଋ᭦ԩҦৰх ԩҦழՓ ཛྷଋ᭦ԩҦৰх ԩҦழՓ

ᨶᨷ᣾ນ᭦ሤ
ᨶ
ᨷ
᣾
ນ
ጊڌ͇ ᭦ ࠪଋय ᫄ЏཛྷNj୔୺ཛྷ 4:(
ሤ
࠭ጲ
ጊڌ͇
ୃଋय ᧰ཛྷ 4:(
᝹ܫଋጲ౛ ᨶ
࠭ጲ
ཛྷଋ᭦ԩҦৰх ԩҦழՓ
᝹ܫଋጲ౛ ᨶ
ཛྷଋ᭦ԩҦৰх
ԩҦழՓ

铜铝设备金具选型、安装注意事项

◆ 如线夹与导电螺杆连接，建议选用公司变压器线夹；
◆ 线夹为非承力金具，安装时应避免导线的持续张力作用而出现断裂；
◆ 重要场所，铜铝过渡请选用搭接式结构 ( 钎焊、复合焊工艺 ) 的产品；
◆ 安装时，线夹与电气设备端子板搭接紧密 ( 如有打孔应平整、无毛刺 )，电气接触面不少于铜板面积的 60%；
◆ 安装时，与线夹连接的支线应进行固定，避免线夹受导线的持续风震而断裂。
