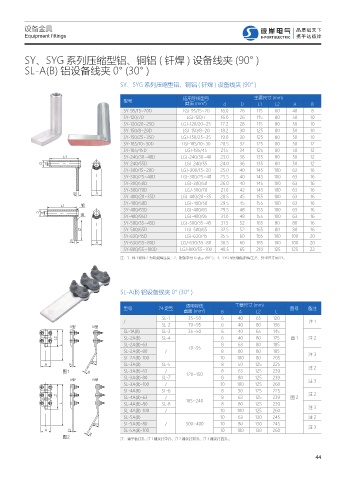

SY、SYG 系列压缩型铝、铜铝 ( 钎焊 ) 设备线夹 (90° )
SL-A(B) 铝设备线夹 0° (30° )

SY、SYG 系列压缩型铝、铜铝 ( 钎焊 ) 设备线夹 (90° )

型号 适用导线型号 主要尺寸 (mm)
2
截面 (mm ) d D L1 L2 A B
SY-95/15~20D LGJ-95/15~20 16.0 26 115 60 40 8
SY-120/7D LGJ-120/7 16.0 26 115 80 50 10
SY-120/20~25D LGJ-120/20~25 17.2 26 115 80 50 10
SY-150/8~20D LGJ-150/8~20 18.2 30 125 80 50 10
SY-150/25~35D LGJ-150/25~35 19.0 30 125 80 50 10
SY-185/10~30D LGJ-185/10~30 20.5 32 125 80 50 12
SY-185/45D LGJ-185/45 21.5 34 125 80 50 12
- SY-240/30~40D LGJ-240/30~40 23.0 36 135 80 50 12
% E SY-240/55D LGJ-240/55 24.0 36 135 80 50 12
SY-300/15~20D LGJ-300/15~20 25.0 40 145 100 63 16
SY-300/25~40D LGJ-300/25~40 25.5 40 145 100 63 16
SY-300/50D LGJ-300/50 26.0 40 145 100 63 16
SY-300/70D LGJ-300/70 21.0 42 145 100 63 16
# "
SY-400/20~35D LGJ-400/20~35 28.5 45 155 100 63 16
SY-400/50D LGJ-400/50 29.5 45 155 100 63 16
- ᨷ
SY-400/65D LGJ-400/65 29.5 48 155 100 63 16
% E
ᨶ SY-400/95D LGJ-400/95 31.0 48 155 100 63 16
SY-500/35~45D LGJ-500/35~45 31.5 52 165 80 80 16
- SY-500/65D LGJ-500/65 32.5 52 165 80 80 16
SY-630/45D LGJ-630/45 35.5 60 185 100 100 20
#
" SY-630/55~80D LGJ-630/55~80 36.5 60 185 100 100 20
SY-800/55~100D LGJ-800/55~100 40.5 65 210 125 125 22
注：1、件 1 和件 2 为氩弧焊连接；2、附加字母 D 表示 (90° )；3、SYG 采用铜铝钎焊工艺，外型尺寸同 SY。

SL-A(B) 铝设备线夹 0° (30° )

适用导线 主要尺寸 (mm)
型号 74 定型 截面 (mm ) 2 B A L2 L 图号 备注
SL-1 35~50 6 40 65 120
/ 注1
"ۋ #ۋ SL-2 70~95 6 40 80 136
SL-1A(B) SL-3 35~50 6 40 65 145
- SL-2A(B) SL-4 6 40 80 175 图1 注2
SL-2A(B)-63 8 63 80 185
- 70~95
SL-2A(B)-80 / 8 80 80 185 注3
SL-2A(B)-100 10 100 80 205
c
" # SL-3A(B) SL-5 8 50 125 225 注2
ڎ # SL-3A(B)-63 / 120~150 8 63 125 239
SL-3A(B)-80 SL-7 8 80 125 239
"ۋ #ۋ 注3
SL-3A(B)-100 / 10 100 125 260
SL-4A(B) SL-6 8 50 125 225
- SL-4A(B)-63 / 8 63 125 239 图2 注2
SL-4A(B)-80 SL-8 185~240 8 80 125 239
- 注3
SL-4A(B)-100 / 10 100 125 260
SL-5A(B) 10 63 130 245 注2
c SL-5A(B)-80 / 300~400 10 80 130 245 注3
" # SL-5A(B)-100 10 100 130 260
#
ڎ 注：端子板打孔 : 注 1 建议打单孔，注 2 建议打双孔，注 3 建议打四孔 。
