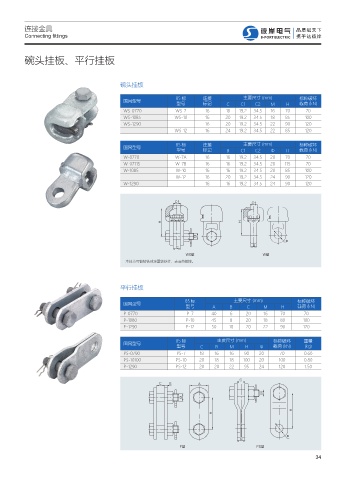

Page 43 - 浙江彼岸电气有限公司(样本)
P. 43
连接金具
Connecting fittings
碗头挂板、平行挂板
碗头挂板
国网型号 85 标 连接 主要尺寸 (mm) 标称破坏
型号 标记 C C1 C2 M H 载荷 (kN)
WS-0770 WS-7 16 18 19.2 34.5 16 70 70
WS-1085 WS-10 16 20 19.2 34.5 18 85 100
WS-1290 16 20 19.2 34.5 22 90 120
WS-12 16 24 19.2 34.5 22 85 120
85 标 连接 主要尺寸 (mm) 标称破坏
国网型号
型号 标记 B C1 C2 Φ H 载荷 (kN)
W-0770 W-7A 16 16 19.2 34.5 20 70 70
W-07115 W-7B 16 16 19.2 34.5 20 115 70
W-1085 W-10 16 16 19.2 34.5 20 85 100
W-12 16 20 19.2 34.5 24 90 120
W-1290 16 16 19.2 34.5 24 90 120
$ $
$ $ $ $
) )
.
#
$
84ۋ 8ۋ
本体为可锻铸铁或球墨铸铁件，表面热镀锌。
平行挂板
85 标 主要尺寸 (mm) 标称破坏
国网型号 型号 A B C M H 载荷 (kN)
P-0770 P-7 40 6 20 16 70 70
P-1080 P-10 45 8 20 18 80 100
P-1290 P-12 50 10 20 22 90 120
85 标 主要尺寸 (mm) 标称破坏 重量
国网型号
型号 C B M H Φ 载荷 (kN) (kg)
PS-0790 PS-7 18 16 16 90 20 70 0.60
PS-10100 PS-10 20 18 18 100 20 100 0.80
P-1290 PS-12 20 20 22 95 24 120 1.50
$
$ # "
.
.
)
)
#
1ۋ 14ۋ
