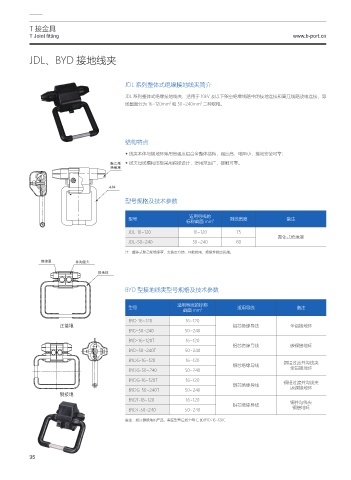

T 接金具
T Joint fitting www.b-port.cn

JDL、BYD 接地线夹

JDL 系列整体式绝缘接地线夹简介

JDL 系列整体式绝缘接地线夹，适用于 10kV 及以下架空绝缘线路中的接地连接和高压线路放电连接，导
2
2
线截面分为 16~120mm 和 50~240mm 二种规格。

结构特点
◆ 线夹本体与接地环采用高强度铝合金整体结构，强度高、电阻小，接地安全可靠；

ᐐ˲བྷ ◆ 线夹母线槽和压板采用跨径设计，适用范围广，接触可靠。
ፏᎅᎳ

ఴͳ
型号规格及技术参数

适用导线的
型号 2 剥线宽度 备注
标称截面 mm
JDL-16~120 16~120 75
整体式绝缘罩
JDL-50~240 50~240 80

注：整体式聚乙烯绝缘罩，安装更方便，且能防雨，绝缘性能更优越。
ፏᎅᎳ ࣲ෣ጲ݂
ଋڠဖ

BYD 型接地线夹型号规格及技术参数

适用导线的标称
型号 2 适用导线 备注
截面 mm
BYD-16~120 16~120
ൣଋڠ 铝芯绝缘导线 全铝接地环
BYD-50~240 50~240
BYD-16~120T 16~120
铝芯绝缘导线 嵌铜接地环
BYD-50~240T 50~240
BYDG-16~120 16~120 铜铝过渡并沟线夹
铜芯绝缘导线
BYDG-50~240 50~240 全铝接地环
BYDG-16~120T 16~120 铜铝过渡并沟线夹
铜芯绝缘导线
BYDG-50~240T 50~240 嵌铜接地环
Ξଋڠ
BYDT-16~120 16~120 铜并沟线夹
铜芯绝缘导线
BYDT-50~240 50~240 铜接地环

备注：如订侧接地的产品，需在型号后加字母 C, 如 BYD-16~120C.
