设备金具
Equipment fittings

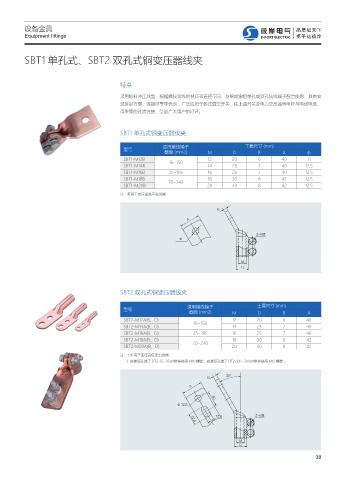

SBT1 单孔式、SBT2 双孔式铜变压器线夹

特点

采用板料冲压成型，根据需接导线的材质和直径不同，与铜或铜铝单孔或双孔接线端子配合使用，具有安
装拆卸方便，连接可靠等优点，广泛应用于各式真空开关，柱上油开关及电力变压器导电杆与电线电缆、
母排等的过渡连接，受到广大用户的好评。

SBT1 单孔式铜变压器线夹

适用接线端子 主要尺寸 (mm)
型号
截面 (mm2) M D B A ф
SBT1-M12B 16~150 12 20 6 40 11
SBT1-M14B 14 23 7 40 12.5
SBT1-M16B 35~185 16 25 7 40 12.5
SBT1-M18B 70~240 18 30 8 42 12.5
SBT1-M20B 20 30 8 42 12.5
注：多用于变压器高压进线端

#
"

.
œ

.
%

SBT2 双孔式铜变压器线夹

适用接线端子 主要尺寸 (mm)
型号
截面 (mm2) M D B A
SBT2-M12A(B、D) 12 20 6 40
SBT2-M14A(B、D) 16~150 14 23 7 40
SBT2-M16A(B、D) 35~185 16 25 7 40
SBT2-M18A(B、D) 18 30 8 42
SBT2-M20A(B、D) 70~240 20 30 8 42
注：1. 多用于变压器低压出线端 ;
2. 安装双孔端子 DT2-35~95 时推荐使用 M10 螺栓，安装双孔端子 DT2-120~300 时推荐使用 M12 螺栓 ;

c
#
"

œ

.

.
%

38
