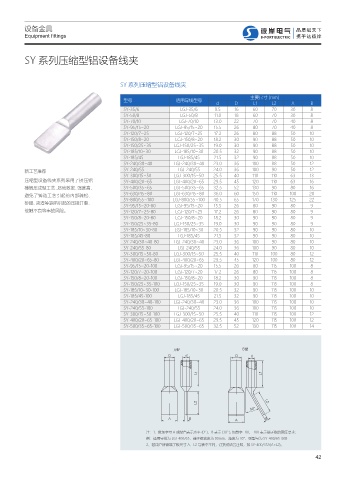

设备金具
Equipment fittings

SY 系列压缩型铝设备线夹

SY 系列压缩型铝设备线夹

主要尺寸 (mm)
型号 适用导线型号
d D L1 L2 A B
SY-35/6 LGJ-35/6 9.5 16 60 70 30 8
SY-50/8 LGJ-50/8 11.0 18 60 70 30 8
SY-70/10 LGJ-70/10 13.0 22 70 70 40 8
SY-95/15~20 LGJ-95/15~20 15.5 26 80 70 40 8
SY-120/7~25 LGJ-120/7~25 17.2 26 80 88 50 10
SY-150/8~20 LGJ-150/8~20 18.2 30 90 88 50 10
SY-150/25~35 LGJ-150/25~35 19.0 30 90 88 50 10
SY-185/10~30 LGJ-185/10~30 20.5 32 90 88 50 10
SY-185/45 LGJ-185/45 21.5 32 90 88 50 10
SY-240/30~40 LGJ-240/30~40 23.0 36 100 88 50 12
新工艺推荐 SY-240/55 LGJ-240/55 24.0 36 100 90 50 12
SY-300/15~50 LGJ-300/15~50 25.5 40 110 110 63 13
压缩型设备线夹系列采用了挤压铝 SY-400/20~65 LGJ-400/20~65 29.5 45 120 110 63 16
棒锻压成型工艺，质地致密，强度高， SY-500/35~65 LGJ-500/35~65 32.5 52 130 90 80 16
避免了铸造工艺引起的内部疏松、 SY-630/45~80 LGJ-630/45~80 36.0 60 150 110 100 20
砂眼、夹渣等缺陷引起的压接开裂、 SY-800/55~100 LGJ-800/55~100 40.5 65 170 130 125 22
15.5
90
80
9
LGJ-95/15~20
SY-95/15~20-80
80
26
接触不良等事故风险。 SY-120/7~25-80 LGJ-120/7~25 17.2 26 80 90 80 9
SY-150/8~20-80 LGJ-150/8~20 18.2 30 90 90 80 9
SY-150/25~35-80 LGJ-150/25~35 19.0 30 90 90 80 9
SY-185/10~30-80 LGJ-185/10~30 20.5 32 90 90 80 10
SY-185/45-80 LGJ-185/45 21.5 32 90 90 80 10
SY-240/30~40-80 LGJ-240/30~40 23.0 36 100 90 80 10
SY-240/55-80 LGJ-240/55 24.0 36 100 90 80 10
SY-300/15~50-80 LGJ-300/15~50 25.5 40 110 100 80 12
SY-400/20~65-80 LGJ-400/20~65 29.5 45 120 100 80 12
SY-95/15~20-100 LGJ-95/15~20 15.5 26 80 115 100 8
SY-120/7~20-100 LGJ-120/7~20 17.2 26 80 115 100 8
SY-150/8~20-100 LGJ-150/8~20 18.2 30 90 115 100 8
SY-150/25~35-100 LGJ-150/25~35 19.0 30 90 115 100 8
SY-185/10~30-100 LGJ-185/10~30 20.5 32 90 115 100 10
SY-185/45-100 LGJ-185/45 21.5 32 90 115 100 10
SY-240/30~40-100 LGJ-240/30~40 23.0 36 100 115 100 10
SY-240/55-100 LGJ-240/55 24.0 36 100 115 100 10
SY-300/15~50-100 LGJ-300/15~50 25.5 40 110 115 100 12
SY-400/20~65-100 LGJ-400/20~65 29.5 45 120 115 100 12
SY-500/35~65-100 LGJ-500/35~65 32.5 52 130 115 100 14

"ۋ #ۋ
% E % E

- -

- -
c

" # " #
注：1、附加字母 A 或缺省表示水平 (0° )，B 表示 (30° ), 加数字 -80、-100 表示端子板的宽度要求；
例：适用导线为 LGJ-400/65，端子板宽度为 80mm，角度为 30°，则型号为 SY-400/65-80B
2、若用户所需端子板尺寸 A、L2 与表中不同，订货时请另注明，如 SY-400/35A(A×L2)。
