设备金具
Equipment fittings www.b-port.cn

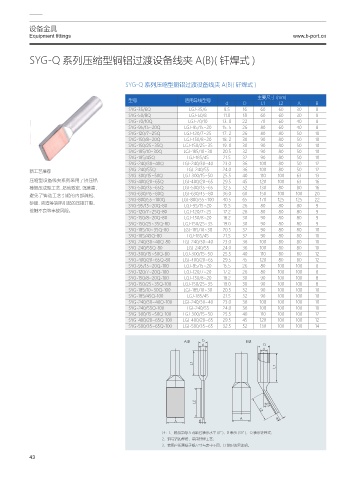

SYG-Q 系列压缩型铜铝过渡设备线夹 A(B)( 钎焊式 )

SYG-Q 系列压缩型铜铝过渡设备线夹 A(B)( 钎焊式 )

主要尺寸 (mm)
型号 适用导线型号
d D L1 L2 A B
SYG-35/6Q LGJ-35/6 9.5 16 60 60 30 8
SYG-50/8Q LGJ-50/8 11.0 18 60 60 30 8
SYG-70/10Q LGJ-70/10 13. 0 22 70 60 40 8
SYG-95/15~20Q LGJ-95/15~20 15. 5 26 80 60 40 8
SYG-120/7~25Q LGJ-120/7~25 17. 2 26 80 80 50 10
SYG-150/8~20Q LGJ-150/8~20 18. 2 30 90 80 50 10
SYG-150/25~35Q LGJ-150/25~35 19. 0 30 90 80 50 10
SYG-185/10~30Q LGJ-185/10~30 20.5 32 90 80 50 10
SYG-185/45Q LGJ-185/45 21.5 32 90 80 50 10
SYG-240/30~40Q LGJ-240/30~40 23.0 36 100 80 50 12
新工艺推荐 SYG-240/55Q LGJ-240/55 24.0 36 100 80 50 12
SYG-300/15~50Q LGJ-300/15~50 25.5 40 110 100 63 13
压缩型设备线夹系列采用了挤压铝 SYG-400/20~65Q LGJ-400/20~65 29.5 45 120 100 63 16
棒锻压成型工艺，质地致密，强度高， SYG-500/35~65Q LGJ-500/35~65 32.5 52 130 80 80 16
避免了铸造工艺引起的内部疏松、 SYG-630/45~80Q LGJ-630/45~80 36.0 60 150 100 100 20
砂眼、夹渣等缺陷引起的压接开裂、 SYG-800/55~100Q LGJ-800/55~100 40.5 65 170 125 125 22
15.5
80
26
LGJ-95/15~20
SYG-95/15~20Q-80
9
80
80
接触不良等事故风险。 SYG-120/7~25Q-80 LGJ-120/7~25 17.2 26 80 80 80 9
SYG-150/8~20Q-80 LGJ-150/8~20 18.2 30 90 80 80 9
SYG-150/25~35Q-80 LGJ-150/25~35 19.0 30 90 80 80 9
SYG-185/10~35Q-80 LGJ-185/10~30 20.5 32 90 80 80 10
SYG-185/45Q-80 LGJ-185/45 21.5 32 90 80 80 10
SYG-240/30~40Q-80 LGJ-240/30~40 23.0 36 100 80 80 10
SYG-240/55Q-80 LGJ-240/55 24.0 36 100 80 80 10
SYG-300/15~50Q-80 LGJ-300/15~50 25.5 40 110 80 80 12
SYG-400/20~65Q-80 LGJ-400/20~65 29.5 45 120 80 80 12
SYG-95/15~20Q-100 LGJ-95/15~20 15.5 26 80 100 100 8
SYG-120/7~20Q-100 LGJ-120/7~20 17.2 26 80 100 100 8
SYG-150/8~20Q-100 LGJ-150/8~20 18.2 30 90 100 100 8
SYG-150/25~35Q-100 LGJ-150/25~35 19.0 30 90 100 100 8
SYG-185/10~30Q-100 LGJ-185/10~30 20.5 32 90 100 100 10
SYG-185/45Q-100 LGJ-185/45 21.5 32 90 100 100 10
SYG-240/30~40Q-100 LGJ-240/30~40 23.0 36 100 100 100 10
SYG-240/55Q-100 LGJ-240/55 24.0 36 100 100 100 10
SYG-300/15~50Q-100 LGJ-300/15~50 25.5 40 110 100 100 12
SYG-400/20~65Q-100 LGJ-400/20~65 29.5 45 120 100 100 12
SYG-500/35~65Q-100 LGJ-500/35~65 32.5 52 130 100 100 14
"ۋ % #ۋ
E %
E

-
-

- - c

" #
" #
注：1、附加字母 A 或缺省表示水平 (0° )，B 表示 (30° )，Q 表示钎焊式；
2、铜与铝的焊接，采用钎焊工艺；
3、若用户所需端子板尺寸与表中不同，订货时请另注明。
