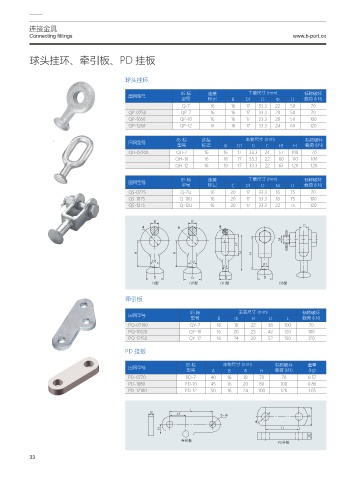

Page 42 - 浙江彼岸电气有限公司(样本)

连接金具
Connecting fittings www.b-port.cn

球头挂环、牵引板、PD 挂板

球头挂环

85 标 连接 主要尺寸 (mm) 标称破坏
国网型号
型号 标记 B D1 D Φ H 载荷 (kN)
Q-7 16 16 17 33.3 22 50 70
QP-0750 QP-7 16 16 17 33.3 20 50 70
QP-1050 QP-10 16 16 17 33.3 20 50 100
QP-1260 QP-12 16 16 17 33.3 24 60 120

85 标 连接 主要尺寸 (mm) 标称破坏
国网型号 型号 标记 Φ D1 D C H1 H 载荷 (kN)
QH-07100 QH-7 16 16 17 33.3 24 57 100 70
QH-10 16 18 17 33.3 22 60 110 100
QH-12 16 19 17 33.3 22 63 120 120

国网型号 85 标 连接 主要尺寸 (mm) 标称破坏
型号 标记 C D1 D M H 载荷 (kN)
QS-0775 Q-7U 16 20 17 33.3 16 75 70
QS-1075 Q-10U 16 20 17 33.3 18 75 100
QS-1275 Q-12U 16 20 17 33.3 22 75 120

# #
´ ´ ´ $

$ .
)
) ) ) )
% % %
%
% % % %
2ۋ 21ۋ 2)ۋ 24ۋ

牵引板

85 标 主要尺寸 (mm) 标称破坏
国网型号
型号 B Φ H L1 L 载荷 (kN)
PQ-07100 QY-7 16 18 22 38 100 70
PQ-10120 QY-10 16 20 25 42 120 100
PQ-12150 QY-12 16 24 30 52 150 120

PD 挂板

国网型号 85 标 主要尺寸 (mm) 标称破坏 重量
型号 A B Φ H 载荷 (kN) (kg)
PD-0770 PD-7 40 16 18 70 70 0.57
PD-1080 PD-10 45 16 20 80 100 0.86
PD-12100 PD-12 50 16 24 100 120 1.05

-
# - œ "
´
)
)
#
ྰल౛
1%ે౛
33
