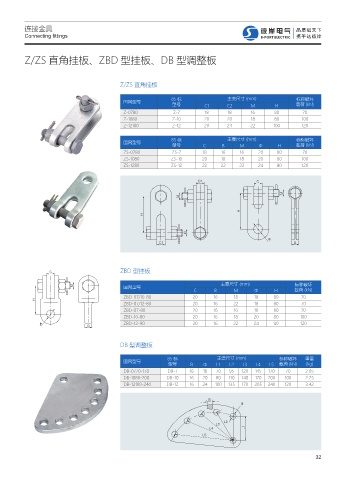

Page 41 - 浙江彼岸电气有限公司(样本)

连接金具
Connecting fittings

Z/ZS 直角挂板、ZBD 型挂板、DB 型调整板

Z/ZS 直角挂板

85 标 主要尺寸 (mm) 标称破坏
国网型号 型号 C1 C2 M H 载荷 (kN)
Z-0780 Z-7 18 18 16 80 70
Z-1080 Z-10 20 20 18 80 100
Z-12100 Z-12 20 24 22 100 120

85 标 主要尺寸 (mm) 标称破坏
国网型号
型号 C B M Φ H 载荷 (kN)
ZS-0780 ZS-7 18 16 16 20 80 70
ZS-1080 ZS-10 20 18 18 20 80 100
ZS-1280 ZS-12 22 22 22 24 80 120

$ $

.
.

)
)

.
œ
$ #

$ ZBD 型挂板
主要尺寸 (mm) 标称破坏
. 国网型号
C B M Φ H 载荷 (kN)
ZBD-07/10-80 20 16 18 18 80 70
)
ZBD-07/12-80 20 16 22 18 80 70
ZBD-07-80 20 16 16 18 80 70
ZBD-10-80 20 16 18 20 80 100
´ ZBD-12-90 20 16 22 24 90 120
#

DB 型调整板

85 标 主要尺寸 (mm) 标称破坏 重量
国网型号 型号 B Φ L1 L2 L3 L4 L5 载荷 (kN) (kg)
DB-0770-170 DB-7 16 18 70 95 120 145 170 70 2.05
DB-1080-200 DB-10 16 20 80 110 140 170 200 100 2.25
DB-12100-240 DB-12 16 24 100 135 170 205 240 120 3.42

#
œ

-
-
- -
-

32
