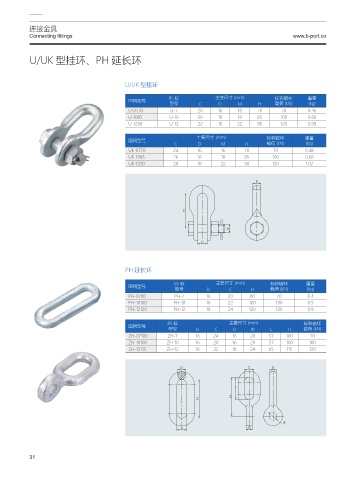

连接金具
Connecting fittings www.b-port.cn

U/UK 型挂环、PH 延长环

U/UK 型挂环

85 标 主要尺寸 (mm) 标称破坏 重量
国网型号
型号 C D M H 载荷 (kN) (kg)
U-0770 U-7 20 16 16 70 70 0.46
U-1085 U-10 20 16 18 85 100 0.66
U-1290 U-12 22 18 22 90 120 0.99

主要尺寸 (mm) 标称破坏 重量
国网型号
C D M H 载荷 (kN) (kg)
UK-0770 24 16 16 70 70 0.48
UK-1085 26 16 18 85 100 0.68
UK-1290 28 18 22 90 120 1.02

%

)

.

$

PH 延长环

85 标 主要尺寸 (mm) 标称破坏 重量
国网型号 型号 D C H 载荷 (kN) (kg)
PH-0780 PH-7 16 20 80 70 0.4
PH-10100 PH-10 16 22 100 100 0.5
PH-12120 PH-12 18 24 120 120 0.9

国网型号 85 标 主要尺寸 (mm) 标称破坏
型号 B C D Φ L H 载荷 (kN)
ZH-07100 ZH-7 16 24 16 20 57 100 70
ZH-10100 ZH-10 16 20 16 20 57 100 100
ZH-12115 ZH-12 16 22 18 24 65 115 120

% $ %

-
)
)
