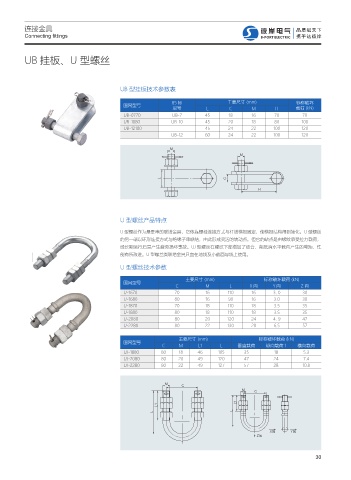

Page 39 - 浙江彼岸电气有限公司(样本)

连接金具
Connecting fittings

UB 挂板、U 型螺丝

UB 型挂板技术参数表

85 标 主要尺寸 (mm) 标称破坏
国网型号 型号 L C M H 载荷 (kN)
UB-0770 UB-7 45 18 16 70 70
UB-1080 UB-10 45 20 18 80 100
UB-12100 45 24 22 100 120
UB-12 60 24 22 100 120

.
.

- $
)

U 型螺丝产品特点

U 型螺丝作为悬垂串的联塔金具，它依靠螺栓连接方式与杆塔横担固定，使横担结构得到简化。U 型螺丝
的另一端以环形连接方式与绝缘子串联结，由此形成灵活的转动点。但它的缺点是由螺纹承受拉力载荷，
经长期运行后易产生疲劳损坏事故。UJ 型螺丝在螺纹下部增加了徒台，能抵消水平载荷产生的弯矩，性
能有所改进。U 型螺丝类联塔金具只宜在地线及小截面导线上使用。

U 型螺丝技术参数
主要尺寸 (mm) 标称破坏载荷 (kN)
国网型号
C M L X向 Y向 Z向
U-1670 70 16 110 16 3. 0 30
U-1680 80 16 90 16 3.0 30
U-1870 70 18 110 18 3.5 35
U-1880 80 18 110 18 3.5 35
U-2080 80 20 120 24 4. 9 47
U-2280 80 22 130 28 6.5 57

主要尺寸 (mm) 标称破坏载荷 (kN)
国网型号
C M L1 L 垂直载荷 纵向载荷 1 横向载荷
UJ-1880 80 18 46 105 35 18 5.3
UJ-2080 80 20 49 120 47 24 7.4
UJ-2280 80 22 49 127 57 28 10.8

.
$
. $
-
-
-
-
