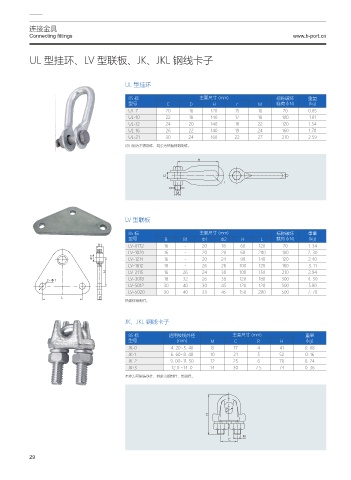

Page 38 - 浙江彼岸电气有限公司(样本)

连接金具
Connecting fittings www.b-port.cn

UL 型挂环、LV 型联板、JK、JKL 钢线卡子

UL 型挂环

85 标 主要尺寸 (mm) 标称破坏 重量
型号 C D H r M 载荷 (kN) (kg)
UL-7 20 16 120 15 16 70 0.65
UL-10 22 18 140 17 18 100 1.01
UL-12 24 20 140 18 22 120 1.34
UL-16 26 22 140 19 24 160 1.70
UL-21 30 24 160 22 27 210 2.59
闭口销为不锈钢件，其余为热镀锌钢制件。

)

$ %
S
.

LV 型联板

85 标 主要尺寸 (mm) 标称破坏 重量
型号 B B1 Φ1 Φ2 H L 载荷 (kN) (kg)
# LV-0712 16 - 20 18 60 120 70 1. 34
LV-1020 16 - 20 20 60 200 100 2. 30
œ LV-1214 16 - 20 24 90 140 120 2.40
LV-1612 18 - 26 26 100 120 160 3. 11
) LV-2115 16 26 24 30 100 150 210 2.94
LV-3018 18 32 26 39 120 180 300 4. 50
œ
LV-5012 30 40 30 45 120 120 500 5.80
LV-5020 30 40 33 45 150 200 500 7. 70
- #
热镀锌钢制件。

JK、JKL 钢线卡子

85 标 适用绞线外径 主要尺寸 (mm) 重量
型号 (mm) M C R H (kg)
JK-0 4. 20~5. 40 8 17 4 41 0. 08
JK-1 6. 60~8. 40 10 21 5 52 0. 16
JK-2 9. 00~11. 50 12 25 6 70 0. 24
JK-3 12.0 ~14. 0 14 30 7.5 74 0. 36
本体为可锻铸铁件，其余为钢制件，热链锋。

3
)

.
$

29
