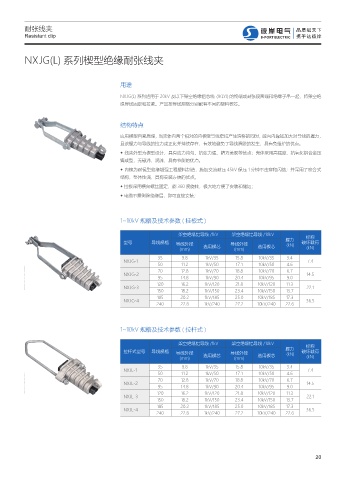

耐张线夹
Resistant clip

NXJG(L) 系列楔型绝缘耐张线夹

用途

NXJG(L) 系列适用于 20kV 及以下架空绝缘铝芯线 (JKLYJ) 的终端或耐张段两端和绝缘子串一起，将架空绝
缘导线固定和拉紧。产品按导线规格分别配有不同的塑料楔芯。

结构特点

应用楔型自紧原理，当壳体内两个相对的内楔受导线牵拉产生滑移的同时，能向内靠拢加大对导线的握力，
且该握力与导线的拉力成正比并持续存在，有效地避免了导线滑脱的发生，具有免维护的优点。
◆ 线夹外型为楔型设计，具有应力均匀、抗张力强、精巧美观等优点；壳体采用高强度、抗氧化铝合金压
铸成型，无磁滞、涡流，具有节能的优点。
◆ 内楔为耐侯型绝缘增强工程塑料制造，施加交流耐压 45kV 保压 1 分钟不击穿和闪络；并采用了咬合式
结构，整体性强，具有安装方便的优点。
◆ 拉板采用横向螺丝固定，能 360 度旋转，极大地方便了安装和储运；
◆ 电缆不需剥除绝缘层，即可直接安装；

1~10kV 规格及技术参数 ( 挂板式 )

架空绝缘铝导线 /1kV 架空绝缘铝导线 /10kV
握力 标称
型号 导线规格 导线外径 导线外径 (kN) 破坏载荷
(mm) 选用楔芯 (mm) 选用楔芯 (kN)
35 9.8 1kV/35 15.8 10kV/35 3.4
NXJG-1 7.4
50 11.2 1kV/50 17.1 10kV/50 4.6
70 12.8 1kV/70 18.8 10kV/70 6.7
NXJG-2 14.5
95 14.8 1kV/90 20.4 10kV/95 9.0
120 16.2 1kV/120 21.8 10kV/120 11.3
NXJG-3 22.1
150 18.2 1kV/150 23.4 10kV/150 13.7
185 20.2 1kV/185 25.0 10kV/185 17.3
NXJG-4 36.5
240 22.8 1kV/240 27.2 10kV/240 22.6

1~10kV 规格及技术参数 ( 拉杆式 )

架空绝缘铝导线 /1kV 架空绝缘铝导线 /10kV
握力 标称
拉杆式型号 导线规格 导线外径 导线外径 (kN) 破坏载荷
(mm) 选用楔芯 (mm) 选用楔芯 (kN)
35 9.8 1kV/35 15.8 10kV/35 3.4
NXJL-1 7.4
50 11.2 1kV/50 17.1 10kV/50 4.6
70 12.8 1kV/70 18.8 10kV/70 6.7
NXJL-2 14.5
95 14.8 1kV/90 20.4 10kV/95 9.0
120 16.2 1kV/120 21.8 10kV/120 11.3
NXJL-3 22.1
150 18.2 1kV/150 23.4 10kV/150 13.7
185 20.2 1kV/185 25.0 10kV/185 17.3
NXJL-4 36.5
240 22.8 1kV/240 27.2 10kV/240 22.6
