电缆固定夹
Cable fixing clamp www.b-port.cn

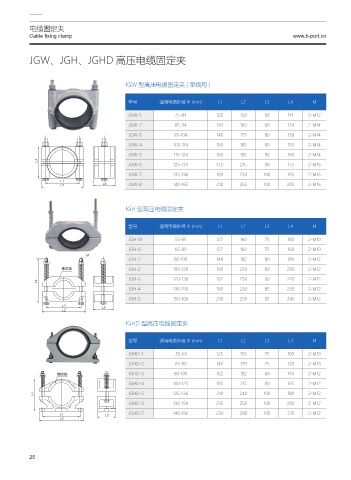

JGW、JGH、JGHD 高压电缆固定夹

JGW 型高压电缆固定夹 ( 单线用 )

型号 适用电缆外径 Φ (mm) L1 L2 L3 L4 M

JGW-1 75-84 120 150 90 114 2-M12
JGW-2 85-94 130 160 80 124 2-M14
JGW-3 95-104 140 175 80 138 2-M14
JGW-4 105-114 150 185 80 150 2-M14

JGW-5 115-124 160 195 90 160 2-M14
-
JGW-6 125-134 175 215 90 175 2-M16
JGW-7 135-146 190 230 100 195 2-M16
-
- - JGW-8 140-165 210 265 100 205 2-M16

JGH 型高压电缆固定夹

型号 适用电缆外径 Φ (mm) L1 L2 L3 L4 M

JGH-01 55-65 127 160 75 160 2-M10
JGH-0 65-80 127 160 75 160 2-M10
.
JGH-1 80-100 148 182 80 180 2-M12
ൂᑚۘ JGH-2 100-120 190 230 80 200 2-M12
JGH-3 120-136 192 230 80 220 2-M12
-
JGH-4 136-150 190 230 85 230 2-M12
JGH-5 150-160 210 250 85 240 2-M12
- -
-

JGHD 型高压电缆固定夹

型号 适用电缆外径 Φ (mm) L1 L2 L3 L4 M

JGHD-1 .55-65 125 155 75 100 2-M10

JGHD-2 65-80 140 170 75 120 2-M10
඼ᑬޘ JGHD-3 80-100 162 192 80 140 2-M12
JGHD-4 100-125 185 215 80 165 2-M12
. JGHD-5 126-136 210 240 100 180 2-M12
JGHD-6 136-150 215 250 100 200 2-M12

. . JGHD-7 140-166 230 280 100 215 2-M12
.
