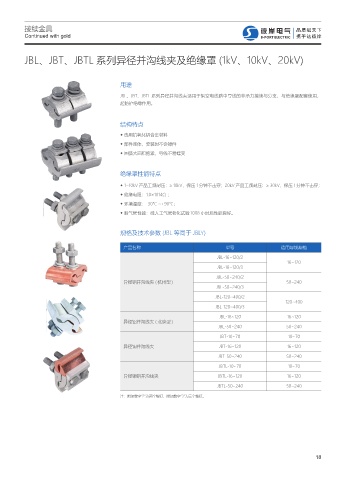

Page 27 - 浙江彼岸电气有限公司(样本)

接续金具
Continued with gold

JBL、JBT、JBTL 系列异径并沟线夹及绝缘罩 (1kV、10kV、20kV)

用途

JBL、JBT、JBTL 系列异径并沟线夹适用于架空电线路中导线的非承力接续与分支，与绝缘罩配套使用，
起防护绝缘作用。

结构特点
◆ 选用抗氧化铝合金材料
◆ 部件连体，安装时不会掉件
◆ 圆弧大面积抱紧，导线不易蠕变

绝缘罩性能特点

◆ 1~10kV 产品工频耐压：≥ 18kV，保压 1 分钟不击穿；20kV 产品工频耐压：≥ 30kV，保压 1 分钟不击穿；
◆ 绝缘电阻：1.0×1014Ω ；
◆ 环境温度：-30℃ ~+90℃；
◆ 耐气候性能：经人工气候老化试验 1008 小时后性能良好。

规格及技术参数 (JBL 等同于 JBLY)

产品名称 型号 适用导线规格

JBL-16~120/2
16~120
JBL-16~120/3
JBL-50~240/2
异径铝并沟线夹 ( 杭州型 ) 50~240
JBL-50~240/3
JBL-120~400/2
120~400
JBL-120~400/3
JBL-16~120 16~120
异径铝并沟线夹 ( 北京型 )
JBL-50~240 50~240
JBT-10~70 10~70
异径铜并沟线夹 JBT-16~120 16~120
JBT-50~240 50~240
JBTL-10~70 10~70
异径铜铝并沟线夹 JBTL-16~120 16~120
JBTL-50~240 50~240

注：附加数字“2”为两个螺钉，附加数字“3”为三个螺钉。
