接续金具
Continued with gold www.b-port.cn

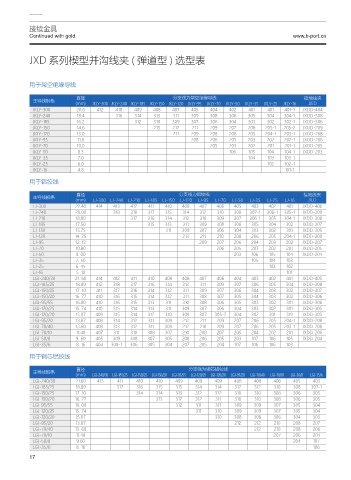

JXD 系列楔型并沟线夹 ( 弹道型 ) 选型表

用于架空绝缘导线

直径 分支线为架空绝缘导线 接地线夹
主导线规格
(mm) JKLY-300 JKLY-240 JKLY-185 JKLY-150 JKLY-120 JKLY-95 JKLY-70 JKLY-50 JKLY-35 JKLY-25 JKLY-16 JJED
JKLY-300 20.6 412 410 409 408 407 405 404 402 401 401 401-1 JXDD-404
JKLY-240 18.4 316 314 313 311 309 308 306 305 304 304-1 JXDD-308
JKLY-185 16.2 312 310 309 307 306 304 303 302 302-1 JXDD-306
JKLY-150 14.6 213 212 211 209 207 206 205-1 205-2 JXDD-209
JKLY-120 13.0 211 209 208 206 205 204-1 203-1 JXDD-208
JKLY-95 11.6 208 206 205 203 202 202-1 JXDD-206
JKLY-70 10.0 205 203 202 201 201-1 JXDD-205
JKLY-50 8.3 106 105 104 104-1 JXDD-203
JKLY-35 7.0 104 103 103-1
JKLY-25 6.0 102 102-1
JKLY-16 4.8 101-1
用于铝绞线

直径 分支线为铝绞线 接地线夹
主导线规格 (mm) LJ-300 LJ-240 LJ-210 LJ-185 LJ-150 LJ-120 LJ-95 LJ-70 LJ-50 LJ-35 LJ-25 LJ-16 JJED
LJ-300 22.40 414 413 412 411 410 409 407 406 405 403 402 401 JXDD-406
LJ-240 20.00 318 318 317 315 314 312 310 308 307-1 306-1 305-1 JXDD-309
LJ-210 18.80 317 316 314 313 310 309 307 306-1 305 304-1 JXDD-308
LJ-185 17.50 315 313 311 309 308 306 305 304 302 JXDD-307
LJ-150 15.75 311 309 307 306 304 303 302 301 JXDD-305
LJ-120 14. 25 213 211 210 208 206 205 204-1 JXDD-209
LJ-95 12. 12 209 207 206 204 203 202 JXDD-207
LJ-70 10.80 206 205 203 202 201 JXDD-205
LJ-50 9. 00 203 106 105 104 JXDD-204
LJ-35 7. 50 105 104 103
LJ-25 6. 45 103 102
LJ-16 5. 10 101
LGJ-240/30 21. 60 414 412 411 410 409 408 407 406 404 403 402 401 JXDD-405
LGJ-185/25 18.89 412 318 317 316 314 313 311 309 307 306 305 304 JXDD-308
LGJ-150/25 17. 10 411 317 316 314 312 311 309 307 306 304 303 302 JXDD-307
LGJ-150/20 16. 77 410 316 315 314 312 311 308 307 305 304 303 302 JXDD-306
LGJ-95/55 16.00 410 316 315 313 311 310 308 306 305 303 302 301 JXDD-306
LGJ-120/25 15. 74 410 315 314 313 311 309 307 306 304 303 302 301 JXDD-305
LGJ-120/20 15.07 409 315 314 312 310 309 307 305-2 304 302 301 319 JXDD-305
LGJ-95/20 13.87 408 314 312 311 309 212 211 209 207 206 205 204-1 JXDD-208
LGJ-70/40 13.60 408 313 312 311 309 212 210 209 207 206 205 203-1 JXDD-208
LGJ-70/10 11.40 407 311 310 308 307 210 208 207 205 204 202 201 JXDD-206
LGJ-50/8 9. 60 405 309 308 307 305 208 206 205 203 107 106 105 JXDD-204
LGJ-35/6 8. 16 404 308-1 306 305 304 207 205 204 107 106 106 103

用于钢芯铝绞线

直径 分支线为钢芯铝绞线
主导线规格
(mm) LGJ-240/30 LGJ-185/25 LGJ-150/25 LGJ-150/20 LGJ-95/55 LGJ-120/25 LGJ-120/20 LGJ-95/20 LGJ-70/40 LGJ-70/10 LGJ-50/8 LGJ-35/6
LGJ-240/30 21.60 413 411 410 410 409 409 409 408 408 406 405 403
LGJ-185/25 18.89 317 316 315 315 314 314 312 312 310 308 307-1
LGJ-150/25 17. 10 314 314 313 312 312 310 310 308 306 305
LGJ-150/20 16. 77 313 312 312 311 310 310 308 306 305
LGJ-95/55 16. 00 312 311 311 309 309 307 305 304
LGJ-120/25 15. 74 311 310 309 309 307 305 304
LGJ-120/20 15.07 310 308 308 306 304 303
LGJ-95/20 13.87 212 212 210 208 207
LGJ-70/40 13. 60 212 210 208 206
LGJ-70/10 11.40 207 206 204
LGJ-50/8 9.60 204 107
LGJ-35/6 8. 16 106

17
