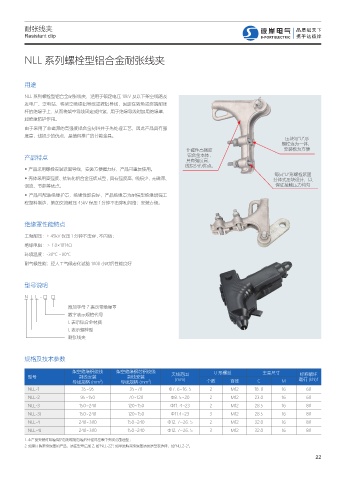

Page 31 - 浙江彼岸电气有限公司(样本)

耐张线夹
Resistant clip

NLL 系列螺栓型铝合金耐张线夹

用途

NLL 系列螺栓型铝合金耐张线夹，适用于额定电压 10kV 及以下架空线路及
发电厂、变电站，将架空绝缘铝导线或裸铝导线，固定在转角或终端耐张
杆的绝缘子上、从而将架空导线固定或拉紧，用于绝缘导线时加用绝缘罩，
起绝缘防护作用。
由于采用了非磁滞的高强度铝合金材料并于热处理工艺，因此产品具有强
度高，线损少的优点，是值得推广的节能金具。
压块与“U”形
螺栓连为一体，
非磁性高强度 安装极为方便
产品特点 铝合金本体 ,
具有强度高，
线损少的优点。
◆ 产品采用螺栓安装紧固导线，安装方便握力好，产品可重复使用。
每只“U”形螺栓紧固
◆ 壳体采用高强度、抗氧化铝合金压铸成型，具有强度高，线损少，无磁滞、 分体式压块设计，以
涡流，节能等优点。 保证接触压力均匀
◆ 产品可配装绝缘护罩，绝缘性能良好，产品绝缘罩为耐侯型绝缘增强工
程塑料制造，施加交流耐压 45kV 保压 1 分钟不击穿和闪络；安装方便。

绝缘罩性能特点

工频耐压：≥ 45kV 保压 1 分钟不击穿 , 不闪络 ;
绝缘电阻：＞ 1.0×1014Ω
环境温度：-30℃ ~90℃
耐气候性能：经人工气候老化试验 1008 小时后性能良好

型号说明

N L L - □ □
附加字母 Z 表示带绝缘罩
数字表示规格代号
L 表示铝合金材质
L 表示螺栓型
耐张线夹

规格及技术参数

架空绝缘铝绞线 架空绝缘钢芯铝绞线 夹线范围 U 形螺丝 主要尺寸 标称破坏
型号 剥线安装 剥线安装 (mm) 载荷 (kN)1
2
2
导线规格 (mm ) 导线规格 (mm ) 个数 直径 C M
NLL-1 35~95 35~70 Φ7. 6~16. 5 2 M12 18. 0 16 60
NLL-2 95~150 70~120 Φ8. 5~20 2 M12 23.0 16 60
NLL-3 150~240 120~150 Φ11. 4~23 2 M12 28.5 16 80
NLL-3J 150~240 120~150 Φ11.4~23 3 M12 28.5 16 80
NLL-4 240~300 150~240 Φ12. 7~26. 5 2 M12 32.0 16 80
NLL-4J 240~300 150~240 Φ12. 7~26. 5 3 M12 32.0 16 80
1. 本产品安装时如缠绕铝包则根据包缠后外径对应表中夹线范围选型 ;
2. 如果订购带绝缘罩的产品，请在型号后加 Z, 如“NLL-2Z"; 如单独购买绝缘罩请按选型表选择，如“NLLZ-2”。
