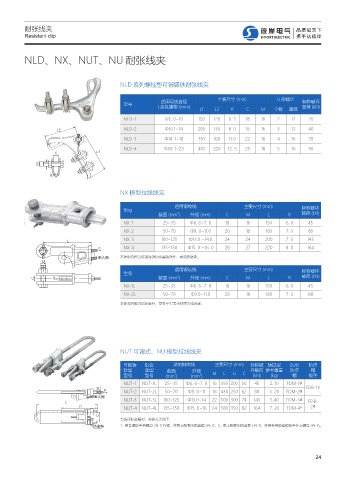

Page 33 - 浙江彼岸电气有限公司(样本)

耐张线夹
Resistant clip

NLD、NX、NUT、NU 耐张线夹

NLD 系列螺栓型可锻铸铁耐张线夹

主要尺寸 (mm) U 形螺丝
适用导线直径 标称破坏
型号
( 含包缠物 )(mm) 载荷 (kN)
L1 L2 R C M 个数 直径
NLD-1 Φ5. 0~10 150 120 6. 5 18 16 2 12 20
- NLD-2 Φ10.1~14 205 130 8. 0 18 16 3 12 40
NLD-3 Φ14. 1~18 310 160 11.0 22 18 4 16 70
NLD-4 Φ18. 1~23 410 220 12. 5 25 18 5 16 90
$ -

.
3

NX 楔型拉线线夹

适用钢绞线 主要尺寸 (mm) 标称破坏
型号
2
截面 (mm ) 外径 (mm) C M L R 载荷 (kN)
NX-1 25~35 Φ6. 6~7. 8 18 16 150 6. 0 45
NX-2 50~70 Φ9. 0~11.0 20 18 180 7. 3 88
NX-3 100~125 Φ13.0 ~14.0 24 24 200 7. 3 143
-
1 NX-4 135~150 Φ15. 0 ~16. 0 28 27 220 8. 0 164
றܿΞ 本体和内楔为可锻铸铁和球墨铸铁件，表面热镀锌。
.
适用钢绞线 主要尺寸 (mm) 标称破坏
型号
2
$ 3 截面 (mm ) 外径 (mm) C M L R 载荷 (kN)
NX-1L 25~35 Φ6. 6~7. 8 18 16 150 6. 0 45
NX-2L 50~70 Φ9.0~11.0 20 18 180 7. 3 88
本体和内楔为铝合金件，型号中“L”表示材质为铝合金 .

NUT 可调式、NU 楔型拉线线夹

可锻铸 铝合 适用钢绞线 主要尺寸 (mm) 标称破 铸铁型 选用 防盗
铁型 金型 截面 外径 坏载荷 参考重量 防盗 帽
型号 型号 (mm ) (mm ) M L Li C (kN) (kg) 帽 扳手
2
2
NUT-1 NUT-1L 25~35 Φ6. 6~7. 8 16 350 200 56 45 2. 10 FDM-1#
. FDB-1#
1 NUT-2 NUT-2L 50~70 Φ9. 0~11 18 430 250 62 88 3. 20 FDM-2#
றܿΞ
- NUT-3 NUT-3L 100~125 Φ13.0~14 22 500 300 74 143 5.40 FDM-3# FDB-
- NUT-4 NUT-4L 135~150 Φ15. 0~16 24 580 350 82 164 7. 20 FDM-4* 2#
$
当选用防盗帽时，安装方法如下：
᫸ᄦࣤ 1、用普通扳手将螺母 ( 件 1) 拧紧，并套上配套的防盗帽 ( 件 2)；2、套上配套的防盗套 ( 件 4)，并用专用防盗帽扳手拧上螺母 ( 件 3)。

24
