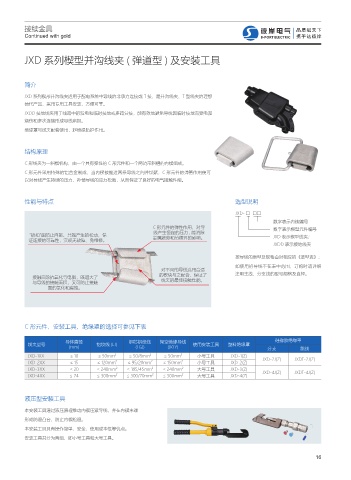

Page 25 - 浙江彼岸电气有限公司(样本)

接续金具
Continued with gold

JXD 系列楔型并沟线夹 ( 弹道型 ) 及安装工具

简介

JXD 系列楔形并沟线夹适用于配电系统中导线的非承力连接或 T 接，是并沟线夹、T 型线夹的理想
替代产品，采用专用工具安装，方便可靠。
JXDD 接地线夹用于线路中的验电和临时接地或多路分接，能有效地避免导线因临时接地而受电弧
烧伤和多次连接形成导线磨损。
绝缘罩与线夹配套使用，起绝缘防护作用。

结构原理
C 形线夹为一斜楔机构，由一个具有弹性的 C 形元件和一个两边带斜槽的内楔组成。
C 形元件采用特殊的铝合金制成，当内楔被推进两条导线之间并锁紧，C 形元件的弹簧作用便可
以对导线产生持续的压力，补偿导线的应力松弛，从而保证了良好的电气接触性能。

性能与特点 选型说明

JXD- □ □□
数字表示内楔编号
C 形元件的弹性作用，对导 数字表示楔型元件编号
线产生恒定的压力 , 能消除
“锁扣”能防止自振、共振产生的松动，保 JXD 表示楔型线夹；
证连接的可靠性，实现无故障、免维修。 金属疲劳和热循环的影响。
JXDD 表示接地线夹

按导线的类型及规格查对相应的《选型表》；
如使用的导线不在表中范围，订购时请详细
对不同的导线选用合适
的楔块与之配合，保证了 注明主线、分支线的型号规格及直径。
接触面涂抗氧化导电脂，既增大了 线夹的最佳接触性能。
与导线的接触面积，又可防止接触
面的氧化和腐蚀。

C 形元件、安装工具、绝缘罩的选择可参见下表

导体直径 钢芯铝绞线 架空绝缘导线 硅橡胶绝缘罩
线夹型号 (mm) 铝绞线 (LJ) (LGJ) (JKLY) 使用安装工具 塑料绝缘罩 分支 跳线
JXD-1XX ≤ 10 ≤ 50mm 2 ≤ 50/8mm 2 ≤ 50mm 2 小号工具 JXD-1(Z) JXD-2J(Z) JXDT-2J(Z)
JXD-2XX ≤ 15 ≤ 120mm 2 ≤ 95/20mm 2 ≤ 150mm 2 小号工具 JXD-2(Z)
JXD-3XX ≤ 20 ≤ 240mm 2 ≤ 185/45mm 2 ≤ 240mm 2 大号工具 JXD-3(Z) JXD-4J(Z) JXDT-4J(Z)
JXD-4XX ≤ 24 ≤ 300mm 2 ≤ 300/70mm 2 ≤ 300mm 2 大号工具 JXD-4(Z)

液压型安装工具

本安装工具通过液压原理推动内楔压紧导线，并在内楔末端
形成防退凸台，防止内楔松退。
本安装工具具有操作简单、安全，使用成本低等优点。
安装工具共分为两组，即小号工具和大号工具。
