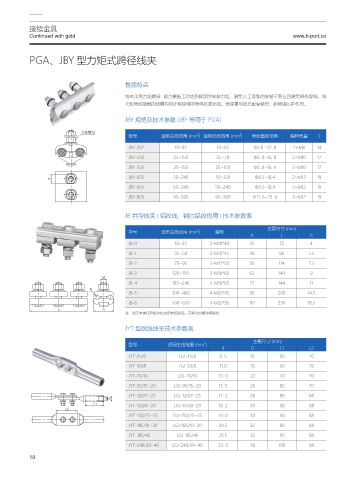

接续金具
Continued with gold www.b-port.cn

PGA、JBY 型力矩式跨径线夹

性能特点

线夹采用力矩螺母 , 能方便施工时达到规定的安装力矩，避免人工导致的安装不到位且避免损伤导线。线
夹和导线接触的线槽内均涂有独特的导电抗氧化剂。绝缘罩与线夹配套使用，起绝缘防护作用。

JBY 规格及技术参数 (JBY 等同于 PGA)

Ҧᅽᛂආ
2
2
型号 适用主线范围 (mm ) 适用支线范围 (mm ) 导线直径范围 螺栓数量 S
JBY-302 10~95 10~95 Φ3.8 ~12. 0 2×M8 14
JBY-502 25~150 25~70 Φ6. 0~16. 0 2×M10 17
JBY-503 25~150 25~150 Φ6. 0~16. 0 3×M10 17

JBY-602 50~240 50~120 Φ8.3~18.4 2×M12 19
4
JBY-603 50~240 50~240 Φ8.3~18.4 3×M12 19
JBY-803 95~300 95~300 Φ11. 6~23. 0 3×M12 19

JB 并沟线夹 ( 铝绞线、钢芯铝绞线用 ) 技术参数表
主要尺寸 (mm)
2
型号 适用主线范围 (mm ) 螺栓
A L R
JB-0 16~25 2-M10*40 35 72 4
JB-1 35~50 2-M12*45 46 80 5.5
JB-2 70~95 3-M12*50 50 114 7.5
JB-3 120~150 3-M16*60 62 140 9
.
JB-4 185~240 3-M16*65 71 144 11
3
JB-5 300~400 4-M20*85 90 200 14.5
JB-6 500~630 4-M20*95 110 230 18.5
- "
注：线夹本体和盖板热挤压型材铝制品，其余为热镀锌钢制件

JYT 型跳线线夹技术参数表

主要尺寸 (mm)
2
型号 适用主线范围 (mm )
d D L1 L2
JYT-35/6 LGJ-35/6 9. 5 16 60 70
JYT-50/8 LGJ-50/8 11.0 18 60 70
JYT-70/10 LGJ-70/10 13. 0 22 70 70
JYT-95/15~20 LGJ-95/15~20 15. 5 26 80 70
JYT-120/7~25 LGJ-120/7~25 17. 2 26 80 88
E %
- JYT-150/8~20 LGJ-150/8~20 18. 2 30 90 88
-
JYT-150/25~35 LGJ-150/25~35 19. 0 30 90 88
JYT-185/10~30 LGJ-185/10~30 20.5 32 90 88
JYT-185/45 LGJ-185/45 21.5 32 90 88
JYT-240/30~40 LGJ-240/30~40 23. 0 36 100 88

19
